На Харасавэйском месторождении монтируется второй модуль топливоподготовки для газопоршневых и газотурбинных электростанций

Модуль №2 (МПТГ-2) предназначен для доочистки, измерения расхода, подогрева и дополнительного редуцирования топливного газа, поступающего от МПТГ-1. Оборудование устанавливается на площадке энергоцентра собственных нужд.

На Харасавэйском месторождении монтируется второй модуль топливоподготовки для газопоршневых и газотурбинных электростанций

Москва, 6 авг - ИА Neftegaz.RU.   По проекту обустройства Харасавэйского месторождения ПАО «Газпром» здесь создается энергоцентр для электроснабжения объектов строительства. Эксплуатирующая компания и собственник энергоцентра – ООО «Аллокейшен Хаб».

В качестве основного источника электроснабжения применены 6 газопоршневых электростанций (ГПЭС) MWM 2020 V20 мощностью 2 МВт каждая и 2 ГПЭС MWM 2020 V12 мощностью по 1,2 МВт. Основным потребителем электроэнергии будет вахтовый жилой городок на 5 000 человек.

В составе генерирующего объекта также будут функционировать 4 передвижные автоматизированные газотурбинные электростанции ПАЭС-2500 номинальной мощностью 2,5 МВт каждая. Эти ПАЭС предназначены для электроснабжения гидронамывных установок.

Топливо для энергоцентра – природный газ, добываемый на месторождении. Его проектные параметры по чистоте, температуре, давлению и расходу обеспечит установка подготовки топливного газа (УПТГ) «ЭНЕРГАЗ». Максимальная производительность установки – 8 000 м3/ч, в том числе: расход газа на газопоршневые агрегаты – 5 000 м3/ч, на турбины ПАЭС – 3 000 м3/ч.


УПТГ – это многофункциональный комплекс из двух модулей, действующих по каскадной схеме. Модуль подготовки топливного газа №1 (МПТГ-1) выполнен на открытой раме и предназначен для предварительной сепарации, фильтрации и снижения давления поступающего газа. После первого этапа подготовки топливный газ направляется в модуль №2 (МПТГ-2), где происходит его доочистка, измерение расхода, подогрев и дополнительное редуцирование.


В настоящее время на эксплуатационной площадке монтируется МПТГ-2. Он представляет собой блок-бокс, разделенный на несколько отсеков, в которых размещается следующее технологическое оборудование:

  • система фильтрации с коалесцирующими элементами, степень очистки составляет 100% для жидкой фракции и 99,9% для твердых частиц крупнее 3 мкм;

  • узел сбора и хранения газового конденсата с подземным резервуаром объемом 5 м3;

  • блок коммерческого учета газа, состоящий из измерительной и контрольной линий с ультразвуковыми расходомерами;

  • модуль подогрева газа мощностью 500 кВт на базе кожухотрубного теплообменного аппарата;

  • четырехлинейная система редуцирования (давление газа на входе – 5,45 МПа, на выходе – 0,45 МПа для ГПЭС и 1,25 МПа для ПАЭС);

  • выходной узел контроля качества топлива с измерительно-аналитическим оборудованием;

  • блочно-модульная котельная для подготовки теплоносителя, включающая два котлоагрегата общей тепловой мощностью 0,6 МВт.

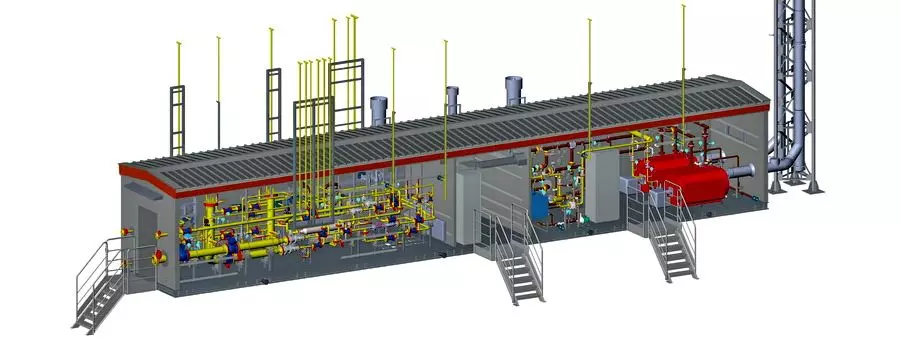

Модуль подготовки топливного газа №2

Весь цикл работ по вводу установки подготовки топливного газа (пусконаладку, собственные и интегрированные испытания, обучение оперативного персонала) выполнят специалисты компании «СервисЭНЕРГАЗ», входящей в Группу ЭНЕРГАЗ.


СПРАВКА:

Харасавэйское газоконденсатное месторождение расположено в Ямало-Ненецком автономном округе, преимущественно на суше полуострова Ямал и частично – в акватории Карского моря. По размеру запасов газа (2 трлн кубометров) относится к категории уникальных.

В марте 2019 года «Газпром» начал здесь полномасштабное освоение сеноман-аптских залежей. Начало добычи запланировано на 2023 год. В дальнейшем предполагается освоение более глубоких неоком-юрских залежей. Обустройство месторождения ведет АО «Газстройпром» – единый подрядчик предприятий Группы «Газпром».
