Компрессорные установки среднего давления на КС нефтяного газа Пякяхинского месторождения – 5 лет бесперебойной эксплуатации

Эти газодожимные агрегаты предназначены для перекачивания попутного газа первой ступени сепарации, поступающего c установки подготовки нефти

Компрессорные установки среднего давления на КС нефтяного газа Пякяхинского месторождения – 5 лет бесперебойной эксплуатации

Источник: Пресс-служба ЭНЕРГАЗ

Москва, 25 мар - ИА Neftegaz.RU. Пякяхинское нефтегазоконденсатное месторождение ООО «ЛУКОЙЛ-Западная Сибирь» оснащено компрессорной станцией нефтяного газа (КСН), которая обеспечивает сбор ПНГ с различных производственных объектов промысла и его транспортировку.

В составе КСН 5-летний период эксплуатации прошли четыре компрессорные установки (КУ) среднего давления от компании ЭНЕРГАЗ. Агрегаты, выполненные на базе винтовых маслозаполненных компрессоров, бесперебойно компримируют до 3 МПа попутный газ первой ступени сепарации, поступающий c установки подготовки нефти.

Максимальная производительность каждой КУ составляет 16 180 м3/ч, расход газа контролируется двухуровневой системой регулирования. Для измерения объема сжатого ПНГ все машины дополнительно укомплектованы узлами учета газа с расходомерами.

Доочистку ПНГ (2-хступенчатое удаление жидкой фракции и твердых частиц) на входе в компрессоры осуществляют высокоэффективные коалесцирующие фильтры-скрубберы, интегрированные в модули КУ и оборудованные системой автоматического дренажа.

Линии нагнетания установок оснащены теплообменными аппаратами (со встроенным сепаратором и сборником конденсата), которые охлаждают компримированный попутный газ и удаляют образовавшийся при этом конденсат. В результате обеспечивается расчетная температура рабочей среды, установленная проектными требованиями.

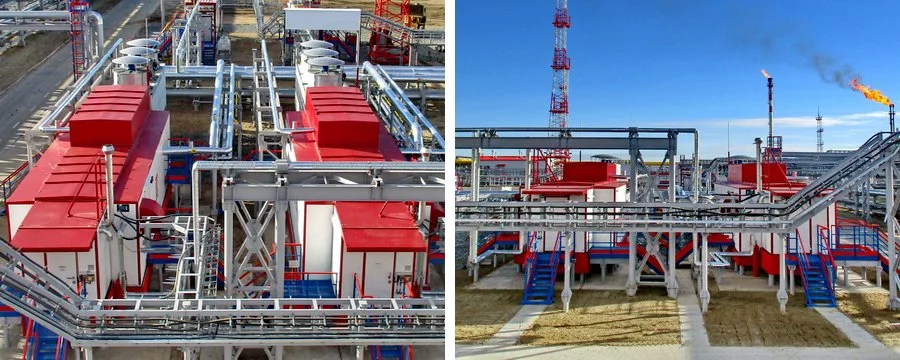

Компрессорные установки среднего давления

КУ полностью автоматизированы. Режим работы в составе объекта нефтегазодобывающего комплекса – непрерывный, с плановыми остановами на техническое обслуживание.

Блочно-модульные агрегаты спроектированы с учетом экстремальных условий эксплуатации (минимальная температура воздуха – минус 56°C, средняя температура наиболее холодной пятидневки – минус 46°С), снабжены системами жизнеобеспечения (отопление, вентиляция, освещение) и безопасности (пожарообнаружение, газодетекция, сигнализация, пожаротушение).

В комплекте с компрессорными установками ЭНЕРГАЗ поставил закрытое распределительное устройство напряжением 10 кВ и частотный преобразователь главных электродвигателей (приводов). ЗРУ обеспечивает электропитание, а преобразователь – плавный пуск машин и бесступенчатое регулирование их производительности. Электрооборудование размещается в отдельном укрытии и соответствует российским нормам по огнестойкости, пожаро- и взрывобезопасности, сейсмическому воздействию, электромагнитной совместимости.

Пуск четырех КУ среднего давления – это значимый этап самого масштабного проекта в производственной практике компании ЭНЕРГАЗ. В течение 2017 года в эксплуатацию ввели еще пять установок, вошедших в структуру КСН Пякяхинского месторождения. Это:
  • дожимной агрегат для компримирования газа от установки деэтанизации конденсата;
  • КУ низкого давления для сжатия ПНГ, поступающего со 2-й ступени сепарации нефти УПН;
  • три поршневые компрессорные установки для транспортировки нефтяного газа на УКПГ.

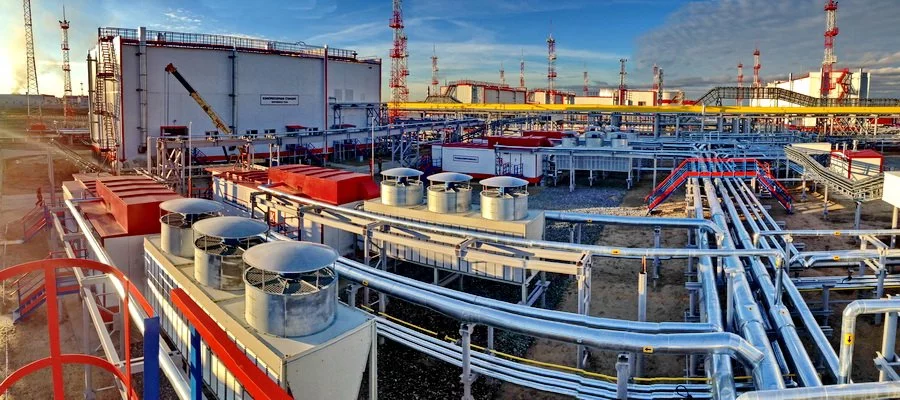

Компрессорная станция нефтяного газа на Пякяхинском месторождении

СПРАВКА:

Пякяхинское нефтегазоконденсатное месторождение открыто в 1989 году, является одним из крупнейших в Ямало-Ненецком автономном округе по объемам разведанных запасов и относится к наиболее перспективным промыслам Большехетской впадины. Его освоение стало вторым проектом, реализованным компанией ЛУКОЙЛ в ЯНАО. Оператор месторождения – ООО «ЛУКОЙЛ-Западная Сибирь».

Активная фаза разработки и обустройства Пякяхинского НГКМ началась в 2014 году, в промышленную эксплуатацию месторождение введено 25 октября 2016 года. Здесь функционируют газотурбинная электростанция мощностью 36 МВт, установка подготовки нефти, насосная станция системы поддержания пластового давления, установки деэтанизации и стабилизации конденсата, приёмо-сдаточный пункт, установка комплексной подготовки газа и другие производственные и инфраструктурные объекты.
