Трактор скважинный

В 1996 г. состоялось внедрение скважинного трактора

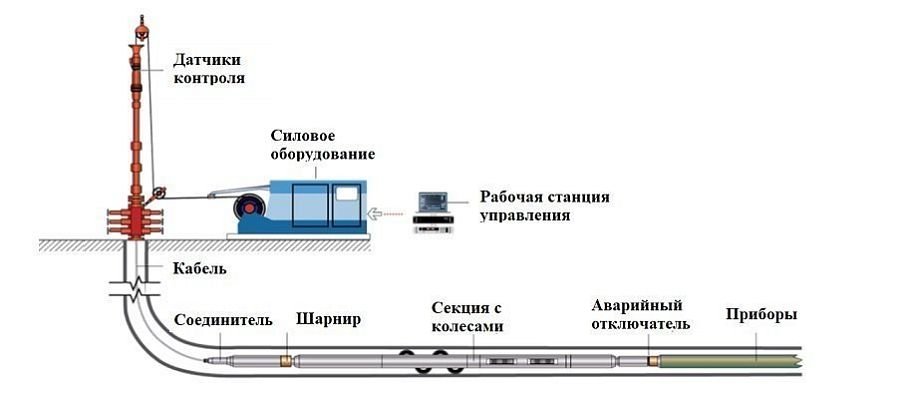

Трактор скважинный

Источник: The Altus

Скважинный трактор - это устройство, позволяющее доставлять инструменты и оборудования в скважины на горизонтальном участке наклонно - направленного бурения.
Первое использование скважинного трактора случилось в 1996 г.
Ранее основным методом развертывания были колтюбинговые установки.
Применение тракторов упростило работы и повысило их эффективность.

Характеристики:
  • металлический цилиндр с заостренным концом и с установленными в нем секциями:
    • диаметр 54 - 64 мм в зависимости от параметров скважины;
    • длина - 8-10 метров;
  • электродвигатель с автономным приводом;
  • секция с шарнирно установленными расклинивающимися опорами с колесами;
  • насос с приводом от электромотора и гидромотором с цепным приводом на колеса;
  • активатор расклинивающих опор.
Назначение:
Пассажирское оборудование:
Входит в состав измерительного зонда скважины, который включает:
  • комплекс измерительных приборов;
  • скважинный трактор, толкающий приборы в скважине.
В горизонтальный участок скважины агрегат заводится с помощью гибкого геофизического кабеля, который подводит электропитание и содержит канал связи.
В скважинных тракторах используются приводные механизмы с электрическим приводом, обычно с модульными приводными секциями, которые обеспечивают тяговое усилие.
Извилистость и поперечная протяженность ствола скважины в сочетании с весом кабеля и трением определяют усилие, необходимое для перемещения колонны инструментов и кабеля на глубину.
Это, в свою очередь, определяет количество требуемых приводных секций.
Как только трактор доставит инструментальную колонну на рабочую глубину, мощность просто переключается обратно на пассажирский инструмент, и он работает в обычном режиме.
При необходимости лебедка извлекает инструменты из скважины.

Технология работы:
  • на горизонтальном участке включают электродвигатель;
  • активатор расклинивающих опор выдвигает штанги с колесиками, которые упираются в стенки скважины;
  • колесики приводит в движение электродвигатель путем передачи крутящего момента на насос, который приводит в действие гидромотор;
  • впереди трактора находится геофизическое оборудование;
  • трактор толкает эти приборы, которые позволяют проводить различные виды исследований;
  • результаты исследований позволяют определить данные в скважине, в тч. движение флюидов, параметры нефтегазоносных пластов и др.;
  • обычно предусмотрена возможность двигаться задним ходом;
  • при размыкании цепи трактор автоматически складывает колесики, что позволяет извлечь зонд и с забойной компоновкой и геофизическим кабелем.
Это особенно эффективно для сложных скважин, проходящих через несколько пластов.
