Каротаж скважины

Это основной способ геологической документации разрезов глубоких скважин

Каротаж скважины

(франц. carottage, carotte - буровой керн, буквально - морковь)
Нефтегазовые синонимы:
  • геофизические методы исследования скважин,
  • промысловая геофизика,
  • буровая геофизика.
Каротаж - полная запись информации, собранной во время бурения скважины посредством геофизических исследований.
Такая информация позволяет построить полную картину геологического разреза, пройденного данной скважиной.
Применение Каротажа скважин:
  • при разработке нефтяных и газовых месторождений,
  • при ремонте ствола скважины,
  • при эксплуатации, с целью контроля над техническим состоянием скважины.

Каротаж осуществляется электрическими, магнитными, радиоактивными (ядерными), термическими, акустический (ультразвук) и др. методами.

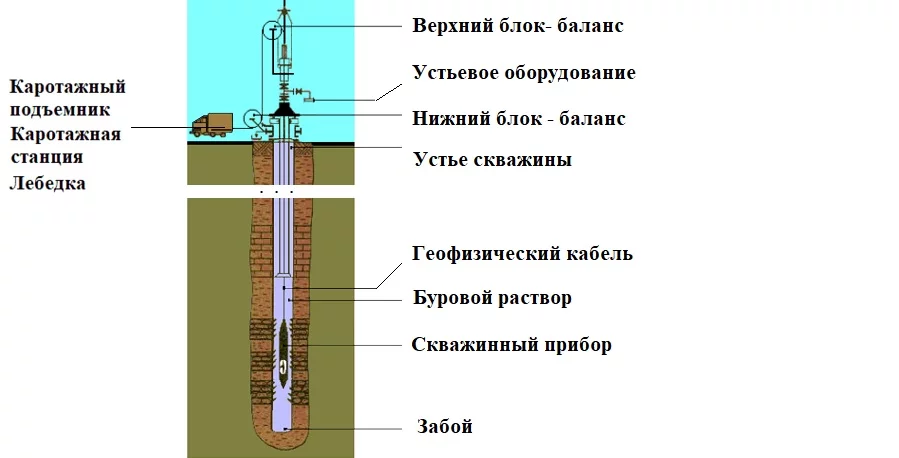

При их проведении вдоль ствола скважины с помощью геофизических датчиков, спускаемых на кабеле, измеряются некоторые величины, зависящие от 1го или совокупности физических свойств горных пород, пересеченных скважиной.
Сигналы от датчика передаются на поверхность и регистрируются мобильной наземной аппаратурой в аналоговой (в виде диаграмм) или цифровой форме.
При электрических методах исследования изучаются удельное электрическое сопротивление, диффузионно-адсорбционная и искусственно вызванная электро-химическая активности горных пород.
На изучении удельного электрического сопротивления основываются методы кажущегося сопротивления, включая метод микрозондов (Микрокаротаж), сопротивления экранированного заземления (боковой К.) и индукционный.
Различие в диффузионно-адсорбционной активности пород используется в методе самопроизвольной поляризации, а способность пород поляризоваться под действием электрического тока - в методе вызванной поляризации.

При магнитном методе измеряется магнитная восприимчивость горных пород.
Метод основан на изменении магнитного поля грунтового пласта, которое создается искусственно или возникает без дополнительных стимулирующих действий.
Часто используется для проверки технического состояния ствола скважины.
Различные горные породы отличаются по характеристикам проводимости электроразряда.
Для того чтобы пользоваться данным методом, нужно знать способность электросопротивления породы, с которой предстоит иметь дело.
Принцип работы: при помощи специального зонда в шахте делают измерения электрического поля.
После этого благодаря математическому и физическому анализу можно будет рассчитать основные характеристики месторождения.

Радиоактивные (ядерные) методы основываются на измерении в скважинах естественного или искусственно вызванного радиоактивного излучения пород.
В последнем случае применяются методы: нейтронный, гамма-гамма, наведенной активности и радиоактивных изотопов.
Изучается плотность скважины, ее пористость, количество угля, наличие в грунте водорода или других газов.
Существуют следующие подвиды этого способа исследования:
Гамма-каротаж: применяется для измерения гамма-излучения пласта, и зонд, используемый для работы, оснащается специальным детектором, который улавливает гамма-квантовые волны, трансформирует их в электроимпульс и посылает на оборудование для получения показателей. Используется для исследования закрытых скважин, т.е. внутри обсадной трубы, где нельзя применять, например, способы электрического исследования.
Гамма-гамма каротаж: используется при проверке радиоактивности пласта, имеющей искусственное происхождение, и скважина проходит гамма-облучение, после которого приборы отмечают воздействие ответных волн.
Позволяет узнать о наличии излучений, которые не проявились бы без искусственного стимулирования.
Нейтронный: работает по схожему принципу, но облучение производится при помощи нейтронных волн.
Ядерно-магнитный метод исследования заключается в наблюдении за изменением эдс, возникающей в породе после ее обработки поляризующим магнитным полем.

Термический каротаж: Изучается температура в скважинах. Используется исключительно для контроля работы уже имеющихся скважин.
Для проверки состояния скважины опускают специальный термометр. По изменению температуры можно определить у обсадной колонны скважины целостность структуры и наличие дефектов.
Осуществляется посредством определения природного теплового или искусственного поля, и методом охлаждения.

Акустический (ультразвук) каротаж: основан на изучении скорости и затухания упругих волн в породах.
Разные породы имеют разную плотность, из-за которой у звукового сигнала - разное время их прохождения.
Измеряется скорость звукового сигнала, которая требуется, чтобы пройти породу в пространстве возле скважины.
Для работы используется звуковое или ультразвуковое специальное оборудование 2 типов:
- датчика, который опускается непосредственно вниз,
- аппарата для получения и преобразования результата исследования.

Газовый каротаж: позволяет определить количество углерода в скважине. Используется для определения наиболее продуктивного пласта, насыщенного газом.
Требуется использовать чувствительные газоанализаторы.
Точность полученных результатов зависит от разновидности применяемого раствора, интенсивности циркуляции, скорости создания скважины и других факторов.

Кавернометрия: основана на данных, получаемых при замере поперечного диаметра скважин.
Это помогает вычислить размер обсадной трубы, обнаружить повреждения стенок скважины.


Иногда применяется исследование скважин, основанное на изучении механических свойств (разбуриваемости) пород в процессе бурения (механический каротаж).
Задачи каротажа:
  • корреляция (сопоставление) разрезов скважин;
  • определение литологии и глубины залегания пройденных скважиной пород;
  • выделение и оценка запасов полезных ископаемых (нефти, газа, воды, угля, руд, строительных материалов);
  • контроль за разработкой месторождений нефти и газа.
