Эти резервуары используются в различных отраслях промышленности, таких как сельское хозяйство, производство и энергетика. Они бывают разных форм и размеров, хранят воду, химикаты, нефть, газ или другие вещества.

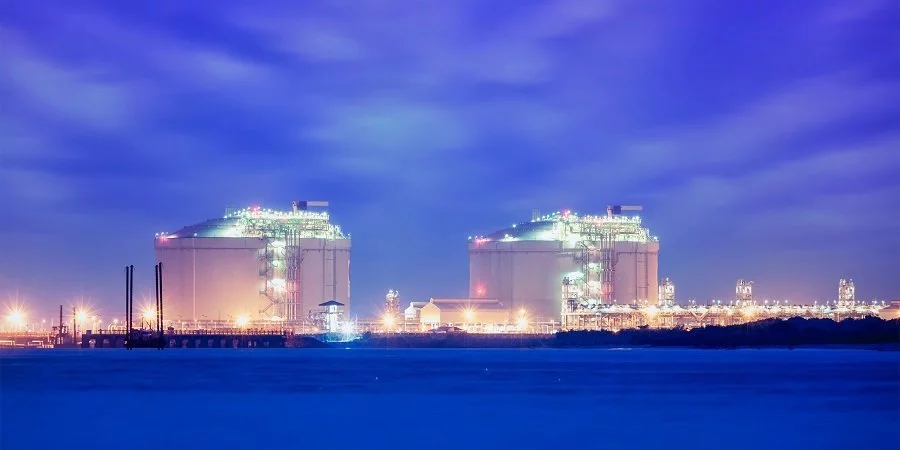

Под изотермическим способом хранения сжиженного природного газа (СПГ) следует понимать способ его хранения в резервуарах при постоянно поддерживаемом незначительном избыточном давлении, близким к атмосферному - 4,9×103 ¸ 6,8×103 Па (500, 700 мм вод. ст.), и соответствующей этому давлению температуре кипения.
Изотермический способ применяется для хранения газов:
Изотермическая технология хранения сжиженных газов удобна для хранения и транспортировки, поскольку объем газа при сжижении уменьшается до 1500 раз.
Количество резервируемого для хранения СПГ
Количество резервируемого для хранения СПГ в резервуарах в каждом конкретном случае определяется проектом на стадии технико-экономического обоснования, в зависимости от функционального назначения комплекса СПГ, конкретной структуры и видов потребления СПГ в качестве моторного и резервного топлива, общей структуры топливо- и газопотребления промышленного района или региона в целом, инфраструктуры и других факторов, но рекомендуется не более, чем 30-суточный запас.При организации производства СПГ на 2х и более независимых технологических линиях число суток, резервируемых для хранения СПГ, может быть пропорционально снижено, соответственно, до 15 и менее суток.
Объем резервуаров
За объем СПГ-резервуара принимается геометрический объем его внутренней емкости. Максимальный уровень заполнения резервуара продуктом должен быть не менее, чем на 1 м ниже узла сопряжения цилиндрической стенки с самонесущим купольным перекрытием или внутренней поверхности подвесного перекрытия.Виды резервуаров
Для систем хранения СПГ существует 3 основных типа защитных оболочек: одинарная, двойная или полная защитная оболочка.
Единая система герметизации состоит из внутреннего и внешнего резервуара:
В обоих случаях продукт может содержаться независимо.
Вторичный резервуар контролирует выделение паров в случае утечки первичного продукта.
Еще одной конструктивной особенностью этой системы герметизации является защита от тепловых углов (ЗТУ).
ЗТУ защищает соединение основания со стенкой внешнего резервуара. В случае утечки первичного контейнера ЗТУ обеспечивает герметичность для жидкости и термически изолирует соединение от холодной жидкости.
Выбор резервуара и конфигурации защитной оболочки для установки по производству СПГ является одним из первых шагов в процессе проектирования.
Как только владелец / оператор определит, какая система наилучшим образом подходит для конкретного применения, можно будет установить требования к производительности.
Системы хранения в резервуарах являются важным компонентом инфраструктуры СПГ. Возможно, они являются лишь одним из небольших компонентов инфраструктуры СПГ, но они являются важным инженерным достижением, обеспечивающим непрерывный прогресс.
Единая система герметизации состоит из внутреннего и внешнего резервуара:
- внутренний - предназначен для хранения жидкости и непроницаем для жидкости;
- внешний - рассчитан на давление паров продукта. Он сохраняет и защищает изоляцию, но не удерживает жидкость, если внутренняя емкость протекает.
- система встроена во вторичный контейнер, который является герметичным для жидкости;
- этот вторичный контейнер для жидкости является герметичным для жидкости, но не для пара.
В обоих случаях продукт может содержаться независимо.
Вторичный резервуар контролирует выделение паров в случае утечки первичного продукта.
Еще одной конструктивной особенностью этой системы герметизации является защита от тепловых углов (ЗТУ).
ЗТУ защищает соединение основания со стенкой внешнего резервуара. В случае утечки первичного контейнера ЗТУ обеспечивает герметичность для жидкости и термически изолирует соединение от холодной жидкости.
Выбор резервуара и конфигурации защитной оболочки для установки по производству СПГ является одним из первых шагов в процессе проектирования.
Как только владелец / оператор определит, какая система наилучшим образом подходит для конкретного применения, можно будет установить требования к производительности.
Системы хранения в резервуарах являются важным компонентом инфраструктуры СПГ. Возможно, они являются лишь одним из небольших компонентов инфраструктуры СПГ, но они являются важным инженерным достижением, обеспечивающим непрерывный прогресс.
Тиы резервуаров:
- двухстенные металлические, с внутренней самонесущей емкостью из хладостойкой стали и внешней (герметизирующей) емкостью из углеродистой стали;
- двухстенные комбинированного типа, с внутренней самонесущей емкостью из хладостойкой стали и внешней емкостью (цилиндрическим «стаканом») из железобетона;
- одностенные комбинированного типа, с внутренней герметизирующей тонколистовой гофрированной оболочкой из хладостойкой стали и внешней, несущей гидростатическую нагрузку, емкостью (цилиндрическим «стаканом») из железобетона;
- двухстенные, с внутренней емкостью (цилиндрическим «стаканом» из предварительно напряженного железобетона, с дополнительной ее облицовкой (при необходимости) тонколистовой хладостойкой или углеродистой сталью, и внешней емкостью (цилиндрическим «стаканом») из обычного или предварительно напряженного железобетона, с дополнительной ее облицовкой (при необходимости) тонколистовой углеродистой сталью.
Резервуары СУГ - это цилиндрические горизонтальные или вертикальные резервуары, предназначенные для наземного или подземного хранения сжиженных углеводородных газов.
Горизонтальные резервуары, часто используемые как в надземных, так и в подземных применениях, имеют горизонтальную ориентацию для обеспечения структурной целостности. Эти стальные резервуары оснащены вентиляционными отверстиями давления-вакуума, люками для замеров и скважинами для отбора проб. Катодная защита может применяться для предотвращения коррозии в подземных резервуарах.
Горизонтальные резервуары, часто используемые как в надземных, так и в подземных применениях, имеют горизонтальную ориентацию для обеспечения структурной целостности. Эти стальные резервуары оснащены вентиляционными отверстиями давления-вакуума, люками для замеров и скважинами для отбора проб. Катодная защита может применяться для предотвращения коррозии в подземных резервуарах.
В зависимости от расположения резервуаров относительно поверхности материкового грунта, хранилища СПГ могут быть:
- подземными (заглубленными в грунт относительно дневной поверхности в пределах цилиндрической части или на определенную ее высоту, с дополнительной обсыпкой незаглубленной цилиндрической части грунтом) - если наивысший уровень жидкости в резервуаре ниже наинизшей планировочной отметки прилегающей территории (в пределах 6 м от стенки резервуара) не менее, чем на 0,2 м;
- надземными - на свайном или ином основании, обеспечивающим естественную вентиляцию пространства между поверхностью грунта и донной опорной плитой резервуара.
Западные стандарты резервуаров СПГ
Резервуары для хранения СПГ классифицируются в зависимости от их вида и размера:- немецкие стандарты - DIN EN 1473 и DIN EN 14620;
- британские - BS EN 1473;
- США - API 625.
Системы защитных резервуаров подразделяются на одинарные, двойные или комплектные в соответствии со стандартами EEMUA, BS 7777, EN 1473, EN 14620-1, NFPA 59A и API 625.
Мембранный резервуар - это дополнительный тип резервуара, который более подробно описан в европейских стандартах EN 1473 и EN 14620.
