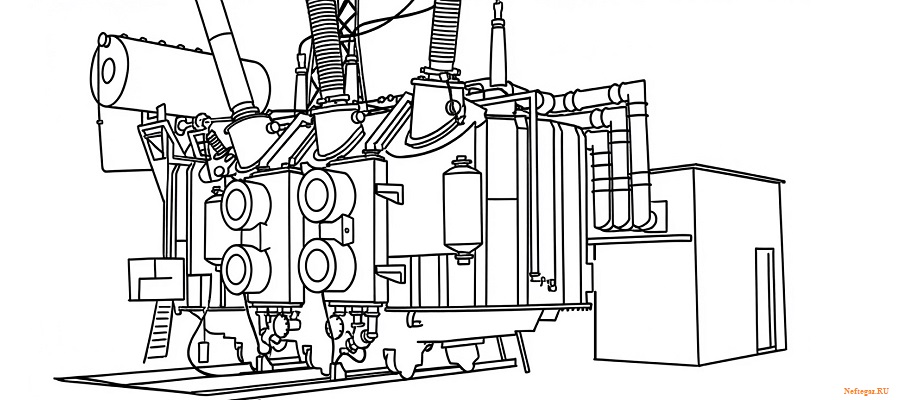

Силовые и преобразовательные трансформаторы

Силовые и преобразовательные трансформаторы нужны для преобразования трехфазного переменного тока напряжением 6 или 10 кВ в трехфазный переменный ток

Силовые и преобразовательные трансформаторы

Трансформатор - это статическое электромагнитное устройство:

  • имеет 2 или более индуктивно связанные обмотки на каком-либо магнитопроводе;
  • предназначено для преобразования посредством электромагнитной индукции 1 или нескольких систем напряжений переменного тока в 1 или несколько других систем (напряжений) без изменения частоты.
Автотрансформатор:
  • это трансформатор, первичная и вторичная обмотки которого объединены в 1 общую обмотку и имеют не только магнитную связь, но и электрическую;
  • преимущество - более высокий КПД, поскольку лишь часть мощности подвергается преобразованию — это особенно существенно, когда входное и выходное напряжения отличаются незначительно;
  • недостаток - отсутствие гальванической развязки между первичной и вторичной цепью.

Силовые и преобразовательные трансформаторы нужны для преобразования 3 - фазного переменного тока напряжением 6 или 10 кВ в трехфазный переменный ток с напряжением, необходимым для питания электродвигателей вспомогательных механизмов или тиристорных преобразователей, на буровых установках используют понижающие сухие трансформаторы серии ТСЗП и понижающие масляные трансформаторы серии ТМБ (ТМВБ).

Структура условного обозначения: Т - трехфазный; Р - с расщепленными вентильными обмотками; СЗ - охлаждение естественное воздушное при защищенном исполнении; П - для питания полупроводниковых преобразователей; Б (ВБ) - для питания электрооборудования буровых установок; М - масляный (естественная циркуляция воздуха и масла); У1 (ХЛ2) - климатическое исполнение и категория размещения. В цифровом обозначении числитель соответствует типовой мощности (кВА), знаменатель - классу напряжения сетевой обмотки (кВ). После класса напряжения может указываться год начала серийного производства (например, 82).

Режим работы - длительный. Трансформатор с расщепленными обмотками допускает одновременную работу двух, трех и четырех частей вентильной обмотки, при этом мощность сетевой обмотки не должна превышать 2200 кВА.
