Трансформаторная подстанция

Трансформаторная подстанция (ПС) - это электроустановка, предназначенная для:

• приема, преобразования (повышения или понижения) напряжения в сети переменного тока;
• распределения электроэнергии в системах электроснабжения потребителей сельских, поселковых, городских, промышленных объектов.

ПС бывают наземные и морские.

Оборудование ПС:

• силовые трансформаторы,
• распределительные устройства РУ,
• устройства автоматического управления и защиты,
• вспомогательные сооружения.

Трансформаторные подстанции классифицируются на повышающие и понижающие:

• Повышающие - (сооружаемые обычно при электростанциях) преобразуют напряжение, вырабатываемое генераторами, в более высокое напряжение (одного или нескольких значений), необходимое для передачи электроэнергии по линиям электропередачи (ЛЭП);
• Понижающие - преобразуют первичное напряжение электрической сети в более низкое вторичное.

В зависимости от назначения и от величины первичного и вторичного напряжений понижающие трансформаторные подстанции подразделяются на районные, главные понижающие и местные (цеховые).
Районные трансформаторные подстанции принимают электроэнергию непосредственно от высоковольтных ЛЭП и передают её на главные понижающие трансформаторные ПС, а те (понизив напряжение до 6, 10 или 35 кВ) - на местные и цеховые ПС, на которых осуществляется последняя ступень трансформации (с понижением напряжения до 690, 400 или 230 В) и распределение электроэнергии между потребителями.
Трансформаторные подстанции изготовляют, как правило, на заводах и доставляют на место установки в полностью собранном виде или же отдельными блоками.
В таком случае их называют Комплектными Трансформаторными Подстанциями или КТП.

По типу исполнения комплектные трансформаторные подстанции (КТП) разделяются на:

• в бетонном корпусе
• в панелях типа "сэндвич"
• в металлическом корпусе

По типу обслуживания подстанции:

• с коридором
• без коридора

По типу РУВН:

• тупиковые
• проходные

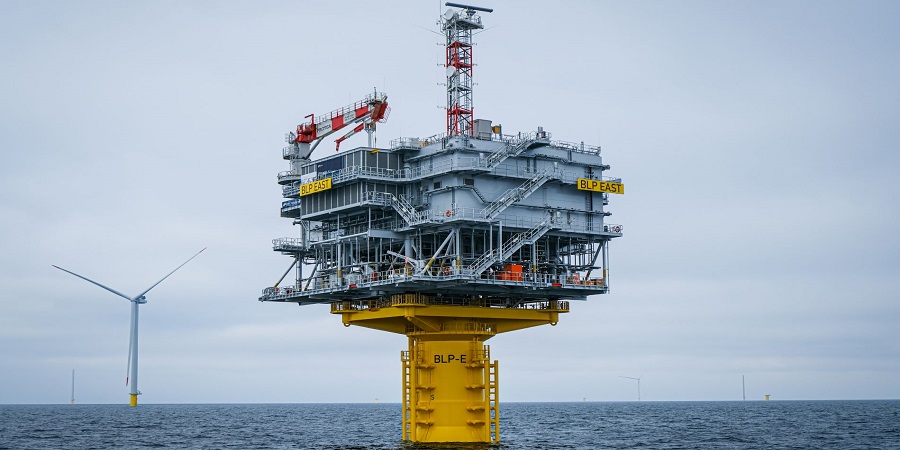

Морская трансформаторная подстанция

Морская трансформаторная подстанция - важнейший элемент морской ветряной электростанции. ПС служит промежуточным узлом между подводящими линиями от отдельных турбин и магистральными кабелями, ведущими на береговые сети.
ПС решает несколько задач:

• преобразование напряжения тока, поступающего от группы генераторов, до уровня, необходимого для передачи энергии по высоковольтному кабелю;
• защита оборудования станций от перенапряжений и коротких замыканий;
• обеспечение контроля над функционированием всего комплекса ВЭС.

Конструктивно морские ПС представляют собой специализированные платформы или плавучие конструкции.
Эти сооружения оборудуются сложными инженерными системами, обеспечивающими бесперебойную работу оборудования даже при экстремальных погодных условиях, таких как штормы, высокие волны и ледяные образования. Они включают системы энергоснабжения собственных нужд, резервирования питания, телеметрии и управления процессами, а также коммуникации с диспетчерскими центрами и навигационные средства.

Строительство и эксплуатация морских ПС требуют значительных капитальных вложений, однако окупаемость проектов обеспечивается долгосрочной экономией на топливе и экологическими преимуществами возобновляемой энергетики.
