Штанголовитель типа ШК

Предназначен для извлечения оставшейся в скважине колонны насосных штанг и устьевых штоков

Штанголовитель типа ШК

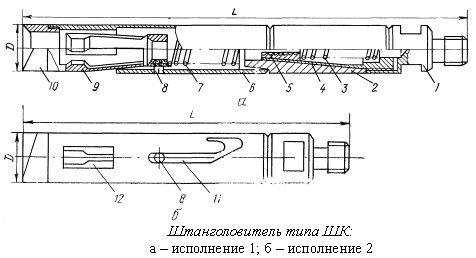

Штанголовители типа НТК. (рисунок, табл. 145) выпускают в двух исполнениях:

1 - для захвата за тело, муфту или головку насосной штанги (см. рис. а);

2 - для захвата за муфту или головку насосной штанги (см. рис. б).

Штанголовители изготовляют с резьбой правого направления; их применяют с центрирующим приспособлением (воронкой).

Штанголовитель состоит из переводника 1, нижнего 6 и верхнего 2 корпусов, соединенных между собой резьбой, нижней 7 и верхней 3 пружин, направляющего винта 8, цанги 9, вилки 4, плашек 5 и воронки 10.


На внутренней конической поверхности верхнего корпуса предусмотрена вилка с плашками для ловли штанг за тело.

Плашки, перемещающиеся внутри корпуса на перьях вилки, удерживаются в крайнем нижнем положении с помощью верхней пружины.

В стенке нижнего корпуса имеются три сквозных паза 12 для выхода перьев цанги и байонетный паз 11 для перемещения направляющего винта.


Цанга, вставленная в нижний корпус, предназначена для захвата штанг за муфту или головку.


При подъеме ловителя цанга подхватывает штангу под муфту или головку и, не вращаясь, движется вниз до упора в бурт нижнего корпуса. При этом головка направляющего винта из крайней верхней точки перемещается в вертикальный участок байонетного паза и удерживает цангу от вращения.


Штанголовители спускают в лифтовые насосно-компрессорные трубы на колонне насосных штанг.



Изготовитель: Ишимбайский машиностроительный завод

453510 г. Ишимбай, Башкортостан, ул. Б. Хмельницкого, 2

тел. 2-26-70, 2-21-31
