Циркуляционная система - важнейший компонент в ходе работы с буровым раствором в буровой установке, выполняющий следующие функции:
-
приготовление бурового раствора,
-
подвод бурового раствора от устья скважины к приемным емкостям,
-
очистка бурового раствора от примесей выбуренной породы и его дегазация,
-
обработка циркуляционной системой бурового раствора химическим путем,
-
подача раствора к буровым насосам и к доливной емкости,
-
создание условий для его хранения.
В циркуляционной системе предусмотрено несколько емкостей прямоугольного сечения, соединенных между собой трубопроводами, по которым раствор перемещается между емкостями.
Работа циркуляционных систем (ЦС) регламентируется ГОСТ 16350-80 для бурения нефтяных и газовых скважин в условиях умеренного макроклиматического района

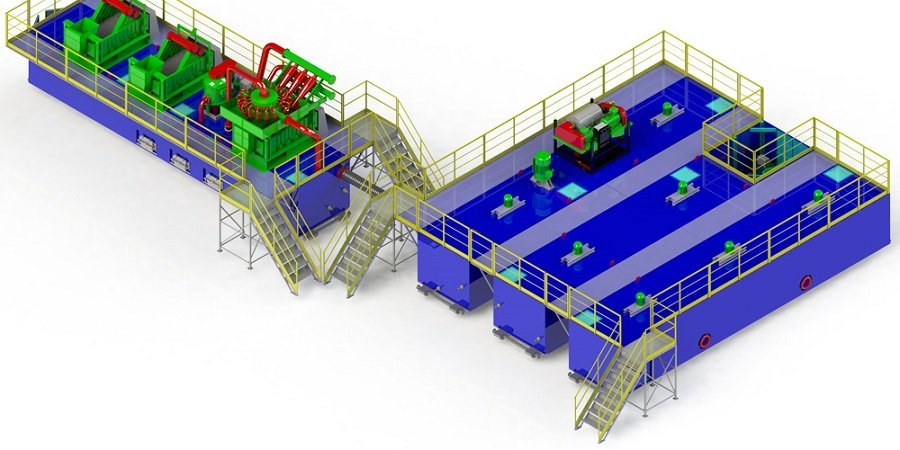

Схематично стандартную циркуляционную систему (ЦС100Э) можно представить следующим образом:
1 - трубопровод для долива
2 - провод для стока раствора
3 - блок очистки
4 - приемный блок циркуляционной системы
5 - шкаф управления электрооборудованием.
Говоря о циркуляционных системах, прежде всего имеют в виду ее наземную часть.
Наземная часть циркуляционной системы подразделяется на 2 подсистемы:
-
подсистема подачи бурового раствора (включает процессы нагнетания и регулирования )
-
подсистема обработки раствора (включает процессы приготовления, очистки, регенерации и регулирования свойств раствора)
Подсистему подачи бурового раствора слагают:
-
буровые насосы,
-
подпорные центробежные насосы,
-
приемная емкость,
-
обвязка насосных линий.
Подсистема обработки раствора работает в следующем функциональном порядке:
1 - создание основы бурового раствора в виде различных нефтехимических форм (суспензия, смесь, эмульсия)
2 - утяжеление бурового раствора
3 - регуляция свойств раствора при помощи химических реагентов, последующая стабилизация и контроль свойств раствора
4 - удаление примесей выбуренных пород и посторонних газов из раствора
