Лебедка буровая

Лебедка буровая

Лебедка буровая - основной исполнительный механизм для спуска и подъема бурильной колонны, медленного опускания при подаче долота на забой, спуска обсадных работ, удержания колонны на весу и др.
Относится к разряду нефтегазового оборудования.



Конструкция буровой лебедки


Двухвальные и трехвальные буровые лебедки


Состоят из сварной рамы с вмонтированным подшипником качения, подъемным валом с барабаном для навивки талевого каната, трансмиссионные и промежуточные валы.

Двухвальные и трехвальные буровые лебедки связаны между собой кинематически с помощью цепных передач.

Цепные передачи передают крутящие моменты и регулируют частоту вращения валов.

Промежуточный вал буровой лебедки оборудован специальными катушками для работ по стаскиванию грузов.

Также с помощью них проводятся работы по развинчиванию и навинчиванию труб при спуско-подъемных операциях.

Такие валы также называют катушечными.

Катушечные валы не устанавливаются в двухвальных буровых лебедках.



Одновальные буровые лебедки с коробкой переменных передач


На одновальных буровых лебедках не устанавливаются катушечные валы, вместо них для проведения работ по стаскиванию грузов и свинчиванию труб используются вспомогательные лебедки и пневмоскрепители.

Рама защищена специальными предохранительными щитами.

Подъемный вал нефтегазовой буровой лебедки оборудован 2мя видами тормозов - ленточным на ручном и пневматическом управлении и гидравлическим или электрическим подъемным тормозом.

Ленточные тормоза удерживают колонны труб на весу, а так же регулируют скорости полного торможения и спуска.

Также ленточные тормоза подходят для подачи долота на забой при бурении скважин.

Шифр лебедок и их параметры приведены в табл. 14 (ПО "Уралмаш") и табл. 15 (ВЗБТ).

Шифр лебедок ПО "Уралмаш" следует читать следующим образом: ЛБУ22-720 - буровая лебедка Уралмаша, натяжением ходового конца талевого каната 22 г (220 кН), расчетная мощность на входном валу буровой лебедки 720 кВт.

* Параметры приведены без РПДЭ.

** Параметры приведены без электродвигателей и РПДЭ.

* Для буровых установок БУ1600/100ЭУ / Б1600/100ДГУ

** Для буровых установок БУ2500/160ДГУ-М.

*** Для буровых установок БУ2500/160ЭП, БУ2500/160ДЭП, БУ2500/160ЭПК.

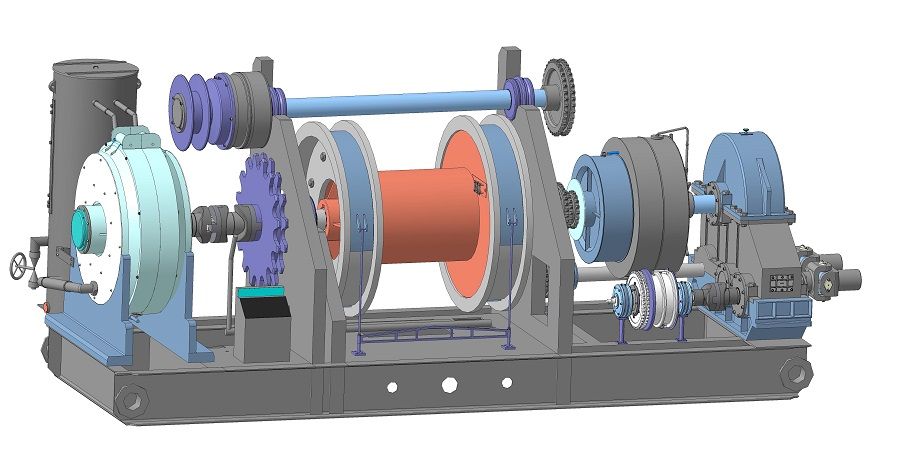

На рисунке показана лебедка ВЗБТ для буровых установок БУ1600/100ЭУ и БУ1600/100ДГУ.

Буровая лебедка для нефтегазовых установок БУ 16001100ЭУ и БУ1600ЦООДГУ:

1 - вертлюжок; 2, 7, 8, 10 - кожухи; 3, 11 - муфты; 4 - система смазки;

5 - коробка передач; 6 - вал привода ротора; 9 - успокоитель талевого каната;

12 - гидротормоз; 13 - рама; 14 - тормоз ленточный.
