Здесь же создается автономный (децентрализованный) энергоцентр для снабжения производства собственными энергоресурсами. Электричество будут генерировать две газотурбинные установки (ГТУ) SOLAR Mars 100 установленной мощностью по 10 МВт каждая. Выработку высокопотенциального технологического пара обеспечат два котла-утилизатора производительностью по 15 т/ч. Помимо когенерационного энергоблока в структуру энергоцентра входит газовая котельная собственных нужд.
Снабжение ГТУ и котельной топливом с установленными проектными параметрами по чистоте, температуре, давлению и расходу гарантирует многофункциональная система «ЭНЕРГАЗ» – блочный пункт подготовки газа (БППГ) и дожимная компрессорная станция (ДКС).
БППГ с пропускной способностью 9 317 нм3/ч служит для учета, фильтрации, редуцирования и контроля качества газа. Эта технологическая установка введена в эксплуатацию и на данном этапе (до пуска ГТУ) обеспечивает топливом котлоагрегаты.

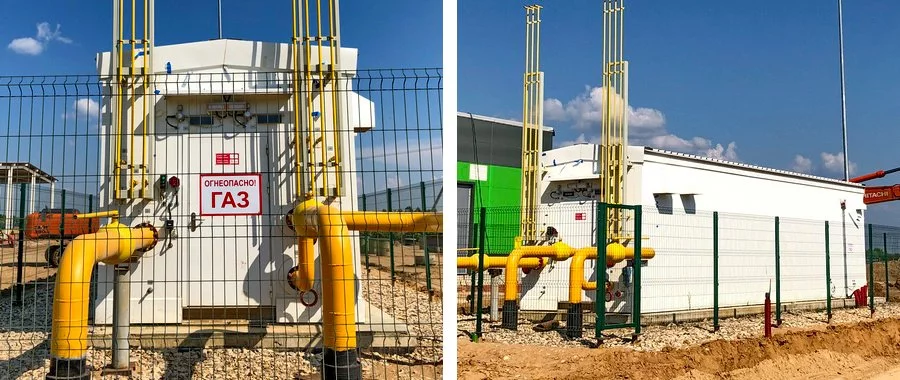

Блочный пункт подготовки газа
Дожимная компрессорная станция винтового типа, входящая в систему «ЭНЕРГАЗ», предназначена для компримирования подготовленного в БППГ топлива и его подачи в турбину под давлением 2,6 МПа. Максимальная объемная производительность ДКС – 6 336 нм3/ч, расход газа зависит от нагрузки ГТУ и контролируется в диапазоне от 0 до 100% специальной двухконтурной системой регулирования.
Технологическая схема ДКС гарантирует устойчивое поддержание расчетной температуры топлива, необходимой для нормальной работы турбины. Линия нагнетания станции оборудована кожухотрубным теплообменным аппаратом, который охлаждает рабочую среду и обеспечивает оптимальную температуру подачи газа (до +70°C), определенную производителем ГТУ и условиями проекта.
Учитывая жесткие требования к чистоте топливного газа, базовая система фильтрации ДКС, состоящая из газо-масляного сепаратора и коалесцирующего фильтра 1-й и 2-й ступеней очистки, усилена дополнительными элементами: 1) на линии всасывания компрессорной станции установлен защитный стрейнер; 2) в модуль ДКС встроен страховочный фильтр тонкой очистки газа. В итоге содержание примесей в топливе на входе в блок отключающей арматуры ГТУ не превышает 0,1 ppmw (мг/кг).

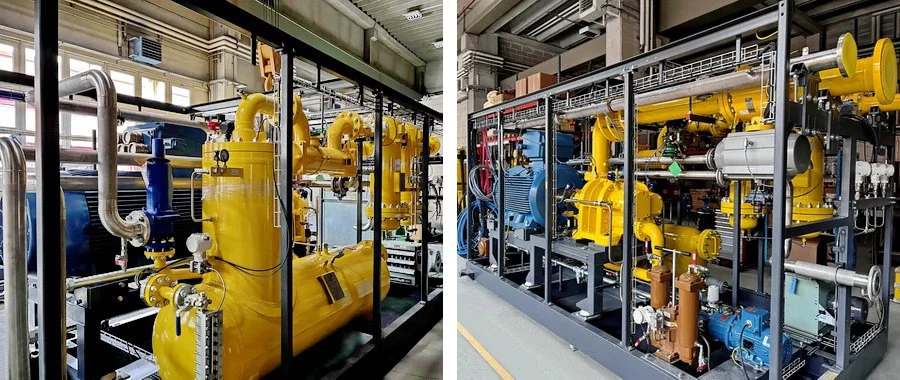

Компрессорная станция топливного газа на этапе заводской сборки
Газодожимной агрегат размещается в собственном укрытии, оснащенном системами жизнеобеспечения. В соответствии с требованиями безопасности ДКС укомплектована системами пожарообнаружения, газодетекции, сигнализации и пожаротушения.
В настоящее время станция смонтирована на эксплуатационной площадке нового предприятия HAYAT. Выполнены установка, выверка и закрепление ДКС на фундаменте, крупноузловая сборка, подключение электропитания, надстроены аппараты воздушного охлаждения.
Запланированы трубопроводная обвязка, подача газа и наладка оборудования. ДКС поставлена в максимальной заводской готовности (после цеховых испытаний), что значительно сокращает продолжительность предпусковых работ.
Ввод газокомпрессорной станции – шефмонтаж, пусконаладку, индивидуальные и интегрированные испытания, а также обучение оперативного персонала осуществляют специалисты компании СервисЭНЕРГАЗ (Группа ЭНЕРГАЗ).

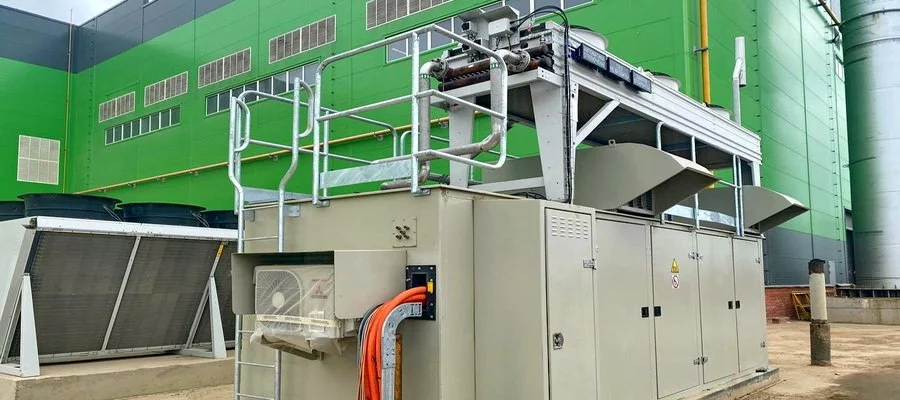

Газокомпрессорная станция смонтирована на площадке нового предприятия HAYAT
СПРАВКА:
Среди приоритетов Группы ЭНЕРГАЗ – производство, комплексный ввод в эксплуатацию и обслуживание установок подготовки и компримирования газа для генерирующих объектов электроэнергетики, нефтегазовой отрасли и промышленных предприятий. На сегодня технологическое оборудование «ЭНЕРГАЗ» обеспечивает качественным топливом 230 газовых турбин и газопоршневых агрегатов суммарной мощностью свыше 6,7 ГВт.
Автор: Е. Данильчук
