Винтовые забойные двигатели (ВЗД)

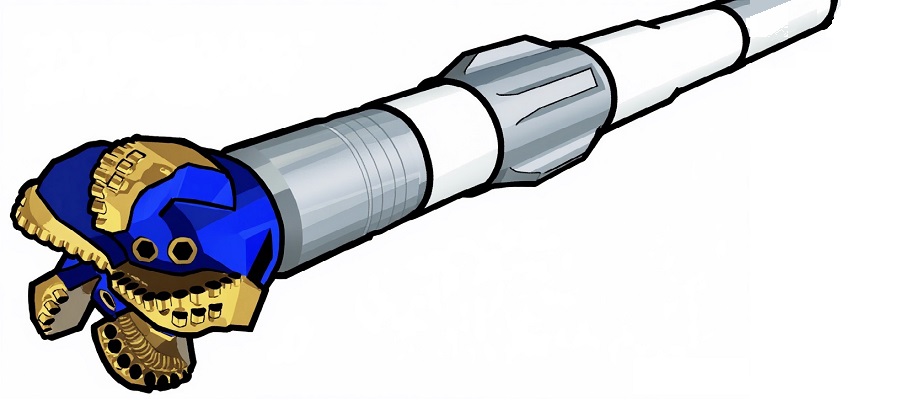

Винтовые забойные двигатели предназначены для бурения глубоких вертикальных, наклонно направленных и горизонтальных скважин различного

Винтовые забойные двигатели (ВЗД)

ИА Neftegaz.RU.

Винтовой забойный двигатель (screw downhole motor) - гидравлический забойный двигатель объемного типа, многозаходные рабочие органы которого выполнены по схеме героторного планетарного механизма, приводимого в действие за счет энергии промывочной жидкости.

Винтовые забойные двигатели предназначены:

  • для бурения наклонно-направленных, глубоких, вертикальных, горизонтальных и других скважин;
  • для разбуривания песчанных пробок, цементных мостов, солевых отложений и тд. Применяется в нефтегазовой и нефтегазодобывающей областях

Диаметр винтовых забойных двигателей обычно составляет 54-230 мм, они применимы в бурении и капитальном ремонте скважин (КРС).

Составляющие

Винтовые забойные двигатели имеют в своем составе:

ВЗД эксплуатируются при использовании буровых растворов плотностью не более 2000 кг/м3, включая аэрированные растворы (и пены при КРС), с содержанием песка не более 1 % по весу, максимальным размером твердых частиц не более 1 мм, при забойной температуре не выше 373 К.

По принципу действия ВЗД является объемной (гидростатической) машиной, многозаходные рабочие органы которой представляют собой планетарно-роторный механизм с внутренним косозубым зацеплением.

Односекционные ВЗД типа Д включают двигательную и шпиндельную секции и переливной клапан, корпусы которых соединяются между собой с помощью конических резьб (рисунок).

Рабочими органами двигательной секции являются многозаходные винтовые ротор и статор. Внутри стального статора привулканизирована резиновая обкладка с винтовыми зубьями левого направления. На наружной поверхности стального ротора нарезаны зубья того же направления. Число зубьев ротора на единицу меньше числа зубьев статора, а отношение шагов винтовых линий пропорционально числу зубьев.

Узел соединения ротора и выходного вала шпинделя, который может быть выполнен в виде двухшарнирного карданного соединения или гибкого вала, предназначен для преобразования планетарного движения ротора в соосное вращение вала шпинделя и передачи осевой гидравлической силы с ротора на подшипник шпинделя.

С целью уменьшения угла перекоса шарниры разнесены по длине и соединены между собой по конусным поверхностям посредством промежуточной (соединительной) трубы. Присоединение карданного вала к ротору и валу шпинделя достигается с помощью конусно-шлицевых соединений. Благодаря такой конструкции на выходной вал двигателя передается высокий момент силы при низкой его частоте вращения, а также обеспечивается высокая долговечность и надежность работы двигателя, что позволяет эффективно использовать его в сочетании с современными высокопроизводительными долотами с герметизированными маслонаполненными опорами при сравнительно высоких осевых нагрузках.

Шпиндельная секция ВЗД различных типоразмеров имеет отличительные особенности и в общем виде включает корпус, выходной вал, осевую опору - многорядный упорно-радиальный подшипник качения и радиальные резинометаллические опоры.

На нижнем конце выходного вала установлен наддолотный переводник для соединения вала с долотом.

Для применения гидромониторных долот с целью снижения утечек бурового раствора в опорном узле двигателя монтируется уплотнение (сальниковое устройство торцевого типа с твердосплавными уплотняющими элементами), обеспечивающее бурение при перепадах давления на долоте до 8...10 МП а.

Переливной клапан служит для сообщения внутренней полости бурильной колонны с затрубным пространством в процессе проведения спуско-подъемных операций в скважине с целью снижения гидродинамического воздействия па проходимые породы при спуске и подъеме бурильной колонны, исключения холостого вращения вала двигателя и потерь бурового раствора при указанных операциях.

Основные конструктивные параметры односекционных ВЗД типа Д и их энергетические характеристики при различных расходах бурового раствора плотностью 1000 кг/м3 (на воде) приведены в табл. 104.

ВЗД разработаны на уровне лучших мировых образцов. Большинство отечественных конструкторских и технологических решений выполнены на уровне изобретений, защищены авторскими свидетельствами и запатентованы во многих зарубежных странах.

Секционные винтовые забойные гидравлические двигатели типа ДС (ДС-195) предназначены для бурения вертикальных и наклонно направленных скважин различного назначения с использованием буровых растворов при температуре не выше 373 К.

Поскольку энергетическая характеристика односекционного ВЗД ухудшается по мере износа рабочих винтовых пар и при зазоре в них свыше 1,0 мм, применение такого двигателя становится практически нецелесообразным, то секционирование рабочих органов, в т. ч. с повторным использованием отработанных винтовых пар, является одним из наиболее перспективных направлений повышения долговечности винтовых пар - межремонтного периода работы ВЗД в целом. Последнее обстоятельство обусловливается тем, что при таком конструктивном решении снижаются удельные нагрузки в рабочей паре, а требуемый момент силы на выходном валу обеспечивается при сниженном расходе бурового раствора, вследствие чего уменьшается износ рабочих пар. Благодаря этому расширяется область эффективного применения ВЗД в районах с осложненными условиями бурения с промывкой буровыми растворами различных типов: от облегченных (аэрированных) до утяжеленных.

* Завод-изготовитель:

(1) - Павловский машиностроительный завод им. Мясникова. (2) - Кунгурский машиностроительный завод. (3) - Пермский машинострои-тельный завод им. Ленина.

(4) - Бердичевский машиностроительный завод. (5) - Производство Пф ВНИИБТ.

(6) - Производство ВНИИБ. (Экспериментальный и Опытный заводы).

Секционный забойный двигатель ДС-195 собирается в промысловых условиях из двух-трех двигательных секций, состоящих из винтовых пар серийных двигателей Д 1-195 и одной шпиндельной секции с шаровой или резинометаллической опорой. Они выпускаются наружным диаметром 195 мм и применяются при бурении скважин шарошечными и безопорнымн долотами различных типоразмеров и серий в соответствии с рекомендуемыми технологически требуемыми зазорами между корпусом этих двигателей и стенками скважин в конкретных геолого-технических условиях месторождений.

Для секционирования рабочих органов двигателя разработаны различные варианты сочленения роторов и статоров и приспособления для осуществления их сборки. Конструктивное исполнение секционных винтовых двигателей может быть следующим:

? сборка с ориентированием рабочих органов по винтовой линии с жестким соединением статоров и роторов с помощью переводника (рисунок);

? сборка без ориентирования рабочих органов с жестким соединением статоров и соединением роторов с помощью шарнира (рисунок) или гибкого вала (рисунок).

Сочленение на конусах может быть надежным при выполнении обязательного условия установки сверху винтовой пары с меньшим зазором, т. е. верхняя секция должна быть ведущей. В противном случае возможен подъем верхней секции ротора и рассоединение конусов и, как следствие, нарушение сочленения.

Для соединения ротора двигательной секции с валом шпиндельной секции может применяться карданный или гибкий вал.

Секционный двигатель позволяет работать при перепадах давления в насадках используемых долот до 8...10 МПа.

Основные конструктивные параметры секционных ВЗД типа Д2 и их энергетические характеристики при различных расходах бурового раствора плотностью 1000 кг/м3 (на воде) приведены в табл. 104.

Изготовители: См. табл. 104

Винтовые забойные двигатели с полым ротором (рисунок). Отличительной особенностью этих двигателей является выполнение полого ротора и соединение ротора с валом шпинделя через торсион, размещенный внутри ротора. Ротор изготавливается из трубной заготовки методом фрезерования или еще более перспективным методом штамповки из тонкостенной трубы.

Уменьшение массы ротора и применение торснона, размещенного в роторе, позволили уменьшить длину и массу двигателей на 10...15 %, а также существенно (в 3...4 раза) увеличить стойкость узла соединения ротора с валом двигателя. Кроме того, такая конструкция двигателя позволяет улучшить энергетическую характеристику двигателя, повысить его КПД и в 2...4 раза снизить уровень вибраций двигателя.

За счет унификации присоединительных элементов рабочих органов и торсиона эти двигатели могут быть секционированы, что позволяет повысить момент силы на валу и мощность, а также значительно увеличить срок службы рабочих органов.

В двигателях применяется простой и надежный переливной клапан манжетного типа.

Технические решения, использованные в конструкции ВЗД, защищены авторскими свидетельствами и патентами во многих странах.

Основные конструктивные параметры ВЗД с полым ротором и их энергетические характеристики при различных расходах бурового раствора плотностью 1000 кг/м3 (на воде) приведены в табл. 104.

Винтовые забойные двигатели типа ДГ предназначены для бурения горизонтальных скважин, в т. ч. с малым радиусом искривления.

В отличие от других ВЗД двигатель имеет укороченный шпиндель, оснащен опорноцентрирующими элементами и корпусными шарнирами, обеспечивающими эффективную проводку горизонтальных скважин по заданной траектории.

Основные конструктивные параметры и энергетические характеристики винтовых забойных двигателей типа ДГ при различных расходах бурового раствора плотностью 1000 кг/м-1 (на воде) приведены в табл. 104.
