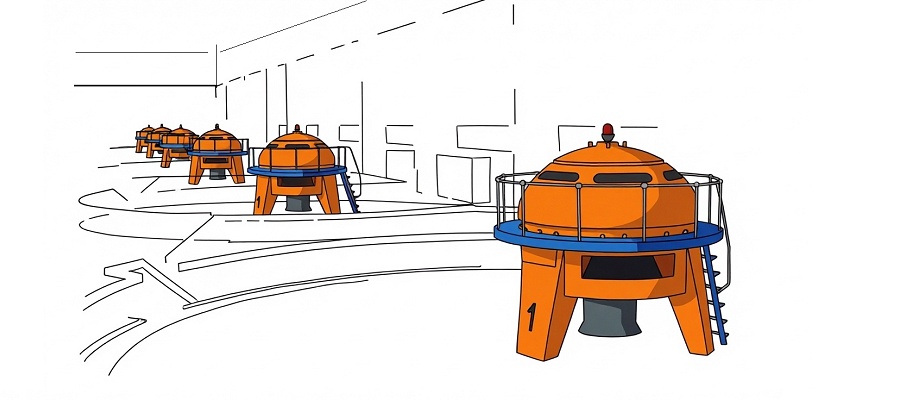

Гидроагрегат

Гидроагрегат - агрегат, состоящий из гидротурбины и гидрогенератора.

Различают горизонтальные осевые и вертикальные гидроагрегаты.

Горизонтальные осевые гидроагрегаты делятся на прямоточные агрегаты и погруженные.

К последним относятся капсульные гидроагрегаты и шахтные с верховым и низовым расположением генератора.

Гидрогенератор - электрическая машина, предназначенная для выработки электроэнергии на гидроэлектростанции.

Конструкция и параметры гидрогенераторов регламентируются ГОСТ 5616-89.

Обычно гидрогенератор представляет собой синхронную явнополюсную электрическую машину вертикального исполнения, приводимую во вращение от гидротурбины, хотя существуют и гидрогенераторы горизонтального исполнения (в том числе капсульные гидрогенераторы).

Конструкция гидрогенератора в основном определяется параметрами гидротурбины, которые в свою очередь зависят от природных условий в районе строительства гидроэлектростанции (напора воды и ее расхода).

В связи с этим для каждой гидроэлектростанции обычно проектируется новый гидрогенератор.

Гидрогенераторы обычно имеют сравнительно малую частоту вращения (до 500 об/мин) и достаточно большой диаметр (до 20 м), чем в первую очередь определяется вертикальное исполнение большинства гидрогенераторов, так как при горизонтальном исполнении становится невозможным обеспечение необходимой механической прочности и жесткости элементов их конструкции.

Вертикальные гидрогенераторы обычно состоят из следующих основных частей:

• статор,

• ротор,

• верхняя крестовина,

• нижняя крестовина,

• подпятник (упорный подшипник, который воспринимает вертикальную нагрузку от вращающихся частей гидрогенератора и гидротурбины),

• направляющие подшипники.

По особенностям конструкции гидрогенераторы подразделяются на подвесные и зонтичные.

У подвесных гидрогенераторов подпятник располагается над ротором в верхней крестовине, у зонтичных подпятник располагается под ротором в нижней крестовине или опирается на крышку турбины (в этом случае нижняя крестовина у гидрогенератора отсутствует).

На гидроаккумулирующих электростанциях используются обратимые гидрогенераторы (гидрогенераторы-двигатели), которые могут как вырабатывать электрическую энергию, так и потреблять ее.

От обычных гидрогенераторов они отличаются особой конструкцией подпятника, позволяющей ротору вращаться в обе стороны.

Горизонтальные капсульные гидрогенераторы представляют собой часть герметичной капсулы, содержащей помимо гидрогенератора гидротурбину и системы обеспечения.

Капсула помещается непосредственно в проточную часть гидроэлектростанции.
