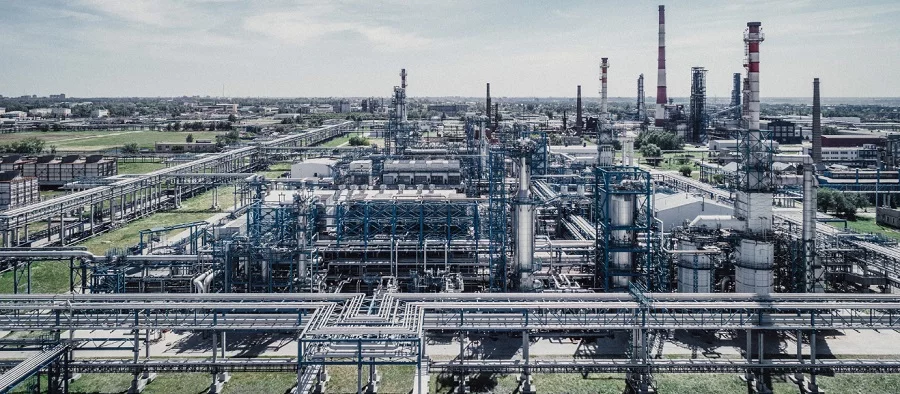

Нефтеперерабатывающий завод (НПЗ)

НПЗ - промышленное предприятие, основной функцией которого является переработка нефти в бензин, авиационный керосин, мазут, дизельное топливо, смазочные масла, смазки, битум, нефтяной кокс, сырье для нефтехимии.

Производственный цикл НПЗ:

• подготовка сырья;
• первичная перегонка нефти;
• вторичная переработки нефтяных фракций:
• каталитический крекинг,
• каталитический риформинг,
• коксование,
• висбрекинг,
• гидрокрекинг,
• гидроочистки,
• смешение компонентов готовых нефтепродуктов.

НПЗ характеризуются по следующим показателям:

• Вариант переработки нефти:
• топливный,
• топливно-масляный,
• топливно-нефтехимический.
• Объем переработки (в млн тонн).
• Глубина переработки нефти (выход нефтепродуктов в расчете на нефть, в % по массе за минусом топочного мазута и газа).

На сегодняшний день НПЗ становятся более универсальными.
Например, наличие каталитического крекинга на НПЗ позволяет наладить производство полипропилена из пропилена, который получается в значительных количествах при крекинге, как побочный продукт.

Сначала производится обезвоживание и обессоливание нефти на технологических установках для выделения солей и других примесей, вызывающих коррозию аппаратуры, замедляющих крекинг и снижающих качество продуктов переработки.
В нефти остается не более 3-4 мг/л солей и около 0,1 % воды.
Затем нефть поступает на первичную перегонку.

Первичная переработка - перегонка

Жидкие углеводороды нефти имеют различную температуру кипения. На этом свойстве основана перегонка.
При нагреве в ректификационной колонне до 350 °C из нефти последовательно с ростом температуры выделяются различные фракции.
Нефть на первых НПЗ перегоняли на следующие фракции:

• прямогонный бензин (он выкипает в интервале температур 28-180°С);
• реактивное топливо (180-240 °С);
• дизельное топливо (240-350 °С).

Остатком перегонки нефти был мазут.
До конца 19 века его выбрасывали, как отходы производства.
Для перегонки нефти обычно используют 5 ректификационных колонн, в которых последовательно выделяются различные нефтепродукты.
Выход бензина при первичной перегонке нефти незначителен, поэтому проводится ее вторичная переработка для получения большего объема автомобильного топлива.

Одна из самых распространенных технологий этого цикла - крекинг (англ. cracking - расщепление).
В 1891 г. инженеры В. Г. Шухов и С. П. Гаврилов предложили первую в мире промышленную установку для непрерывной реализации термического крекинг-процесса: трубчатый реактор непрерывного действия, где по трубам осуществляется принудительная циркуляция мазута или другого тяжелого нефтяного сырья, а в межтрубное пространство подаются нагретые топочные газы.
Выход светлых составляющих при крекинг-процессе, из которых затем можно приготовить бензин, керосин, дизельное топливо составляет от 40-45 до 55-60 %.
Крекинг-процесс позволяет производить из мазута компоненты для производства смазочных масел. Каталитический крекинг был открыт в 1930^х гг.
Катализатор отбирает из сырья и сорбирует на себе прежде всего те молекулы, которые способны достаточно легко дегидрироваться (отдавать водород).
Образующиеся при этом непредельные углеводороды, обладая повышенной адсорбционной способностью, вступают в связь с активными центрами катализатора.
Происходит полимеризация углеводородов, появляются смолы и кокс.
Высвобождающийся водород принимает активное участие в реакциях гидрокрекинга, изомеризации и др.
Продукт крекинга обогащается легкими высококачественными углеводородами и в результате получается широкая бензиновая фракция и фракции дизельного топлива, относящиеся к светлым нефтепродуктам.
В итоге получаются углеводородные газы (20 %), бензиновая фракция (50 %), дизельная фракция (20 %), тяжелый газойль и кокс.

Гидроочистка

Гидроочистку осуществляют на гидрирующих катализаторах с использованием алюминиевых, кобальтовых и молибденовых соединений. Один из наиболее важных процессов в нефтепереработке.

Задача процесса - очистка бензиновых, керосиновых и дизельных фракций, а также вакуумного газойля от сернистых, азотсодержащих, смолистых соединений и кислорода. На установки гидроочистки могут подаваться дистилляты вторичного происхождения с установок крекинга или коксования, в таком случае идет также процесс гидрирования олефинов. Мощность существующих в РФ установок составляет от 600 до 3000 тыс. т/год. Водород, необходимый для реакций гидроочистки, поступает с установок каталитического риформинга, либо производится на специальных установках.

Сырьё смешивается с водородсодержащим газом концентрацией 85-95 % об., поступающим с циркуляционных компрессоров, поддерживающих давление в системе. Полученная смесь нагревается в печи до 280-340 °C, в зависимости от сырья, затем поступает в реактор. Реакция идет на катализаторах, содержащих никель, кобальт или молибден под давлением до 50 атм. В таких условиях происходит разрушение сернистых и азотсодержащих соединений с образованием сероводорода и аммиака, а также насыщение олефинов. В процессе за счет термического разложения образуется незначительное (1,5-2 %) количество низкооктанового бензина, а при гидроочистке вакуумного газойля также образуется 6-8 % дизельной фракции. В очищенной дизельной фракции содержание серы может снизиться с 1,0 % до 0,005 % и ниже. Газы процесса подвергаются очистке с целью извлечения сероводорода, который поступает на производство элементарной серы или серной кислоты.

Процесс Клауса (Окислительная конверсия сероводорода в элементную серу)

Установка Клауса активно применяется на нефтеперерабатывающих предприятиях для переработки сероводорода с установок гидрогенизации и установок аминной очистки газов для получения серы.

Формирование готовой продукции

Бензин, керосин, дизельное топливо и технические масла подразделяются на различные марки в зависимости от химического состава.
Завершающей стадией производства НПЗ является смешение полученных компонентов для получения готовой продукции требуемого состава.
Также этот процесс называется компаундирование или блендинг.
