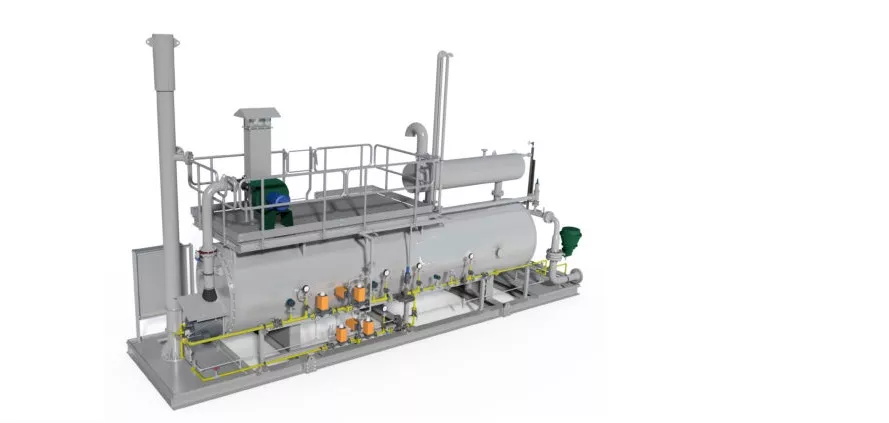

Технологическая печь

Технологическая печь предназначена для высокотемпературного нагрева нефти или нефтепродуктов в процессе их переработки.

Технологическая печь

Технологические печи предназначены для высокотемпературного нагрева нефти или нефтепродуктов в процессе их переработки.

При необходимости могут нагреваться углеводородные газы, вода, инертный газ и другие среды.

Печи делятся:

  • трубчатые печи, в которых технологическая среда (сырье) проходит по трубам;
  • печи дожига газообразных, жидких или твердых веществ.

Трубчатые печи характеризуются следующими показателями:

  • производительность по сырью в т/час;
  • полезная тепловая нагрузка, передаваемая непосредственно сырью в кдж/час (ккал/час);
  • теплонапряженность поверхностей нагрева, т.е. количество тепла, передаваемым через 1 м2 поверхности сырьевых труб, в кВт/м2(ккал/м2час);
  • коэффициент полезного действия.

Типы трубчатых печей:

  • вертикально - цилиндрические с подовым расположением горелочных устройств радиантного или радиантно - конвекционного типов;
  • коробчатой формы с подовым расположением горелок и верхним отводом дымовых газов с вертикальными или горизонтальными настенными экранами;
  • узкокамерные с верхним отводом дымовых газов и центральным горизонтальным экраном;
  • секционные или цилиндрические печи с витым змеевиком и подовым расположением горелок;
  • многокамерные печи коробчатой формы с вертикальными трубами змеевиков и общей конвекционной камерой.

Деление печей по способу сжигания топлива:

  • свободным вертикальным факелом,
  • с позонным подводом воздуха по высоте факела,
  • с настильным факелом,
  • с беспламенным горением от излучающих стен при использовании панельных горелок.

Характеристики Печи дожига, в которых продукт сгорает непосредственно в топочном объеме:

  • теплонапряженность топочного объема ;
  • температура отходящих дымовых газов.

В нагревательных печах могут быть установлены пароперегреватели или парогенераторы технологического водяного пара, занимающие не более 20% общей поверхности нагрева.

Горелочные устройства - типы:

  • газовые;
  • комбинированные - газожидкостные горелки с принудительной подачей атмосферного воздуха на горение;
  • инжекционные.

Вспомогательное оборудование:

  • для утилизации тепла дымовых газов: змеевики для подогрева воды, нефтепродукта или для перегрева пара, расположенные между радиантной и конвекционной камерами, или после конвекционных труб с основным технологическим потоком;
  • котлы - утилизаторы для выработки пара или воздухоподогреватели для подогрева воздуха, подаваемого в горелки на сжигание с целью экономии топлива в печах;
  • типы воздухоподогревателей: регенеративные вращающиеся, рекуперативные с гладкими или ребристыми трубами с рециркуляцией части горячего воздуха или предварительным подогревом его в калориферах;
  • тепло дымовых газов от печей дожига также используется в утилизационных устройствах.

Состав Печи:

  • камера радиации, оборудованная радиантными змеевиками, горелочными устройствами, гляделками, люками-лазами (дверями) для обслуживания, взрывными окнами и системой пожаротушения;
  • камера конвекции с конвективными трубными пучками и теплоутилизирующими поверхностями (паропрегреватели, экономайзеры воздухоподогреватели, парогенераторы);
  • газоходов и дымовой трубы с регулирующими шиберами.

Корпус печи изнутри футеруется огнеупорами и теплоизоляционными материалами, предохраняющими от потерь тепла в окружающую среду.

Печи оснащаются первичными приборами контроля и регулирования процесса нагрева сырья, а также предусматриваются аварийные блокировки для безопасной эксплуатации оборудования.

Для обслуживания печи оборудуются лестницами, площадками и стремянками.
