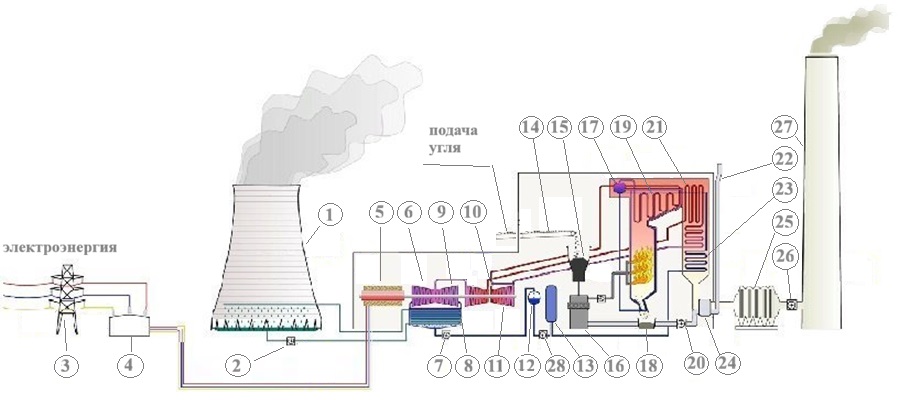

| 1 | Cooling tower | Градирня |
| 2 | Cooling water pump | Насос водяного охлаждения; Циркуляционный насос |
| 3 | Transmission line (3-phase) | Линия электропередачи (3-х фазная) |
| 4 | Step-up transformer (3-phase) | Повышающий трансформатор |
| 5 | Electrical generator (3-phase) | Электрогенератор; Электромашинный генератор |
| 6 | Low pressure steam turbine | Паровая турбина низкого давления |
| 7 | Condensate pump | Конденсатный насос |
| 8 | Surface condenser | Поверхностный конденсатор |
| 9 | Intermediate pressure steam turbine | Паровая турбины среднего давления |
| 10 | Steam control valve | Клапан регулировки подачи пара |
| 11 | High pressure steam turbine | Паровая турбина высокого давления |
| 12 | Deaerator | Деаэратор |
| 13 | Feedwater heater | Подогреватель питательной воды |
| 14 | Coal conveyor | Транспортёр угля |
| 15 | Coal hopper | Бункер угля |
| 16 | Coal pulverizer | Углеразмольная мельница; Мельница для измельчения угля |
| 17 | Boiler drum | Барабан котла |
| 18 | Bottom ash hopper | Шлаковый бункер |
| 19 | Superheater | Пароперегреватель; Перегреватель пара |
| 20 | Forced draught (draft) fan | Дутьевой вентилятор; Тягодутьевой вентилятор |
| 21 | Reheater | Промежуточный пароперегреватель |
| 22 | Combustion air intake | Заборник первичного воздуха; Заборник воздуха в топку |
| 23 | Economiser | Экономайзер |
| 24 | Air preheater | Предварительный воздухоподогреватель |
| 25 | Precipitator | Золоуловитель |
| 26 | Induced draught (draft) fan | Дымосос; Вытяжной вентилятор |
| 27 | Flue-gas stack | Дымовая труба |
| 28 | Feed pump | Питательный насос |
Уголь транспортируется (14) из внешней шахты и измельчается в очень мелкий порошок крупными металлическими сферами в мельнице (16).
Там он смешивается с предварительно подогретым воздухом (24), нагнетаемым вентилятором поддува (20).
Горячая воздушно-топливная смесь принудительно, при высоком давлении, попадает в котел, где быстро воспламеняется.
Вода поступает вертикально вверх по трубчатым стенкам котла, где превращается в пар и поступает в барабан котла (17), в котором пар отделяется от оставшейся воды.
Пар проходит через коллектор в крышке барабана в подвесной подогреватель (19), где его давление и температура быстро возрастают до 200 бар и 570°С, достаточных для того, чтобы стенки труб светились тускло-красным цветом.
Затем пар поступает в турбину высокого давления (11), первую из трех в процессе генерации электроэнергии.
Клапан регулировки подачи пара (10) обеспечивает как ручное управление турбиной, так и автоматическое по заданным параметрам.
Пар выпускается из турбины высокого давления как со снижением давления, так температуры, после чего он возвращается на подогрев в промежуточный пароперегреватель (21) котла.
ТЭС - основной тип электростанций в России, доля вырабатываемой ими электроэнергии составляет 67% на 2000 г.
В промышленно развитых странах этот показатель доходит до 80%.
Тепловая энергия на ТЭС используется для нагрева воды и получения пара - на паротурбинных электростанциях или для получения горячих газов - на газотурбинных (ГТЭС).
Для получения тепла органическое топливо сжигают в котлоагрегатах ТЭС.
В качестве топлива используется:
- уголь, торф,
- природный газ,
- мазут, горючие сланцы,
- твердые коммунальные отходы (ТКО).
Типы ТЭС
1.Котлотурбинные электростанции1.1. Конденсационные электростанции (КЭС, исторически получили название ГРЭС - государственная районная электростанция)
1.2.Теплоэлектроцентрали (теплофикационные электростанции, ТЭЦ)
2. Газотурбинные электростанции
3. Электростанции на базе парогазовых установок
4. Электростанции на основе поршневых двигателей
5. Комбинированного цикла
Мусоросжигательные ТЭС
В последние годы появились проекты мусоросжигательных ТЭС, которые перерабатывают ТКО в энергию путём их сжигания:- ТКО поступает на ТЭС после предварительной сортировки. После отбора полезных фракций, оставшиеся отходы направляются на сжигание;
- на колосниковой решётке ТКО сжигаются при температуре до 1260 °C с нейтрализацией токсичных соединений;
- тепло от горения преобразуется в пар, который направляется на паровую турбину. Турбина вращает генератор, производящий электроэнергию. Остаточное тепло используется для отопления;
- дымовые газы проходят многоступенчатую систему очистки, включающую выдерживание при высокой температуре, обработку активированным углём и гашёной известью, фильтрацию от пыли и золы.
- технология сверхкритической генерации - мощность ТЭС около 1 320 МВт, на сверхкритических и ультрасверхкритических уровнях вода нагревается до 566 и 760℃ соответственно
- технология субкритической генерации мощность ТЭС около 330 МВт, вода нагревается до не более чем 374℃.
По оценкам Всемирной угольной ассоциации, КПД субкритических ТЭС - 33%, сверхкритических - 44%, ультрасверхкритических - около 50%.
