Зарезка второго ствола

Зарезка второго ствола – это метод восстановления работоспособности скважин, который применяют в тех случаях, когда известными способами их нельзя отремонтировать

Зарезка второго ствола

Зарезка 2го ствола - это метод восстановления работоспособности скважин, который применяют в тех случаях, когда известными способами их нельзя отремонтировать, а бурение новых скважин нерентабельно.


Зарезка и бурение 2го ствола состоят из следующих этапов:

  • выбор места в колонне для вскрытия «окна»;
  • установки цементного моста и отклонителя;
  • вскрытия «окна» в колонне;
  • бурение второго ствола до заданной глубины;
  • электрометрических работ;
  • спуск новой экс.колонны;
  • перфорация.


Рекомендуется вскрывать «окна» в интервалах, сложенных глинистыми породами, интервалах однорядной колонны и в интервалах с цементным кольцом хорошего качества.

Перед спуском отклонителя колонну проверяют шаблоном, шаблонируют.

Диаметр и длина шаблона должна быть больше на 3-4 мм и на 2-3 м больше соответствующих размеров отклонителя.

С помощью локатора муфт определяют местонахождение 2-3 муфт обсадной колонны, между которыми предполагается вскрывать «окно».

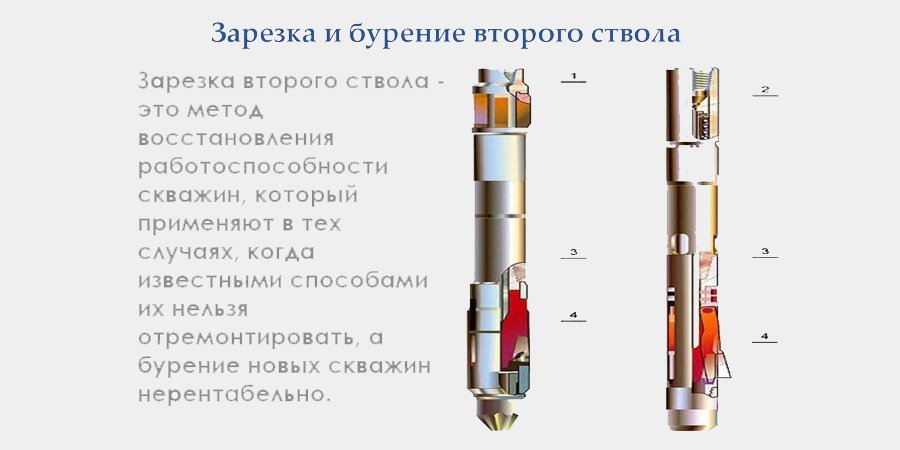

Отклонитель - инструмент, предназначенный для обеспечения необходимого отклонения райбера при вскрытии окна в колонне и придающий начальное направление буровому инструменту при забуривании 2го ствола.

Он представляет собой плоский или желобообразный клин, спускаемый в скважину на бурильных трубах.

Тип отклонителя выбирают с учетом диаметра колонны.

Наиболее распространен отклонитель марки ОЗС.


Устанавливают цементный мост и спускают отклонитель на небольшой скорости с наблюдением за показаниями индикатора веса.

При достижении отклонителем кровли цементного моста срабатывает телескопическое устройство, шпильки срезаются и отклонитель, перемещаясь вниз, закрепляется плашками в обсадной колонне.

Затем резкой посадкой инструмента (8-10 т) срезаются болты, соединяющие отклонитель со спускным клином, и бурильные трубы поднимают с клином.

Для вскрытия окна в обсадной колонне применяют комплект 3х фрезер-райберов типа ФРС, комбинированный райбер, универсальный райбер РУ, райбер-фрезер РПМ, универсальное вырезающее устройство УВУ.


Комбинированный райбер состоит из 3х секций различных диаметров и длин, соединенных между собой.

Нижняя секция имеет угол наклона к оси райбера (8ْ΄), а 2я секция - 1΄, 3я секция - цилиндрической формы для обработки стенки окна.

Этот райбер предназначен для работы в колонне диаметром 168 мм за 1 рейс.

При использовании комплекта из 3х фрезеров-райберов работы начинаются райбером с наименьшим диаметром при нагрузке 2-3 т и частоте вращения ротора 40-60 об/мин.

По мере углубления райбера частота вращения увеличивается до 50-70 об/мин при той же нагрузке.

После вскрытия окна длиной 1,4-1.6 м от конца отклонителя, частоту вращения увеличивают до 80-90 об/мин, а нагрузка снижается до 1-1,5 т.

2м райбером при нагрузке 1-1,5 т разрабатывают и расширяют интервал, пройденный первым райбером по всей длине отклонителя. 3м райбером обрабатывают стенки окна и обеспечивают выход в породу при нагрузке до 1 т и частоте вращения ротора 80-90 об/мин.


Значительные нагрузки на райбер приводят к преждевременному выходу его за колонну и укорачиванию длины окна, что может привести к поломке бурильных труб.

При использовании универсального вырезающего устройства УВУ нет необходимости в отклонителях и райберах.

С помощью УВУ вырезают участок экс.колонны длиной 5-6 м в намеченном интервале зарезки.

Затем с помощью 2-шарнирного турбинного отклонителя ОТ2Ш-127 и винтового забойного двигателя Д-127 забуривают 2й ствол.

Проверку внедрения резцов УВУ в обсадную колонну в начале прорезания окна проводится без нагрузки в течение 10-15 мин.

Затем, постепенно увеличивают нагрузку до 0,5-1 т при расходе жидкости 10-12 л/сек.

Торцевание обсадной колонны осуществляется увеличением нагрузки от минимальной до 5 т при том же расходе по мере срабатывании резцов.
