Совершенствование программных средств для расчетов потерь давления в циркуляционной системе скважины

Москва, 5 сен - ИА Neftegaz.RU. С развитием персональных вычислительных устройств полевые инженеры, ранее оперировавшие физически понятными номограммами и схемами, все больше доверяют данным из специальных компьютерных приложений, в которых алгоритмы расчета, как правило, скрыты. Тем самым, рядовые специалисты вынуждены страдать от так называемого «синдрома дорогостоящего оборудования», которое должно априори всегда работать правильно. В отношении программного обеспечения (ПО) по расчету давлений при промывке скважин ярким примером служит искаженная информация многих производителей программ о расчетах с использованием реологической модели Гершеля- Балкли по стандарту API RP 13D [1], хотя в самом стандарте подчеркивается отсутствие каких-либо аналитических решений в отношении потерь давления для этой реологической модели.

Сложности с выбором алгоритма расчета потерь давления связаны с тем, что эта сфера не регламентирована отраслевыми нормативными документами, в отличие от, например, расчетов обсадных колонн на прочность. Несколько лет назад был «гармонизирован» стандарт на основные требования к ПО для проектирования строительства скважин [2], в котором, к примеру, указано требование «учета <…> теплообмена в трубах, теплопроводности земли, теплоемкости земли <…>», то есть тех данных, которые можно оценить при проектировании, но получить в ходе полевой работы — никогда. Но главное, что в указанном документе так и не дается ссылка на методику расчета. Общий критический обзор нормативных документов, регламентирующих расчеты при различных операциях строительства скважин, показал, что единственные общие указания можно найти лишь только в Правилах безопасности [3], в которых постулируется, что каждый технологический процесс должен иметь технологический регламент, разработанный проектной организацией и согласованный главным инженером эксплуатирующей организации. При этом любые используемые на объекте технические устройства и материалы (в том числе ПО) должны соответствовать технологическому регламенту и подвергаться контролю качества. Иными словами, Правила [3] возлагают обязанность поиска и утверждения (верификации) алгоритмов расчетов ПО на проектную организацию, и обязанность контроля качества (соответствия) ПО на организацию, эксплуатирующую опасный производственный объект.

В практике свой деятельности авторы доклада еще не сталкивались с технологическими регламентами, указывающими на использование определенного ПО или алгоритма расчета потерь давления (и тем более не встречали данных о верификации ПО). Поэтому для собственного разрабатываемого ПО использовали алгоритмы из рецензируемых работ, многократно проверенных отраслевыми специалистами [1, 4-6, 10]. Для промывочных жидкостей с высоким содержанием дисперсной фазы (эмульсии, утяжеленные жидкости), описываемых реологической моделью Гершеля-Балкли, был предложен собственный способ расчета коэффициентов гидравлических сопротивлений, предусматривающий использование данных с кривой течения для конкретной скорости сдвига в рассматриваемом сечении ствола и проведение расчета по схеме модели Шведова-Бингама [7].

Разработанная авторами программа DiPC Engineer [8] реализует алгоритм расчета, заключающийся в задании однозначной схемы расчета траектории скважины (с учетом реализации интерполяций по длине и вертикали), в делении скважины на однородные по диаметрам интервалы, в расчете скорости сдвига и температуры в каждом интервале, в расчете плотности и реологических параметров, в определении режима течения, в расчете параметров профиля скоростей потока (модели Шведова-Бингама, Оставльда и приближение к Гершеля-Балкли), в расчете потерь давления и суммировании потерь. Изложенные положения защищены свидетельством о регистрации ПЭВМ в ФИПС и приказом Минцифры РФ о включении программы в Реестр российских программ для ЭВМ.

Подробное разбиение скважины на интервалы повышает точность, но неизбежно увеличивает продолжительность расчета, даже на современных процессорах. Область применения ПО не только проектирование, но и оперативное сопровождение строительства скважины, поэтому авторы работы постоянно совершенствуют расчетные схемы с целью оптимизации времени.


Приведен опыт оптимизации расчетных алгоритмов, реализованных в оригинальной программе для гидравлических расчетов бурения. В частности, описаны способы оптимизации скорости вычислений для следующих задач:

• расчет координат точек профиля скважины (длина по стволу, зенитный угол, азимутальный угол, глубина по вертикали, отход на север, отход на восток) по методу кольцевых дуг минимальной кривизны;

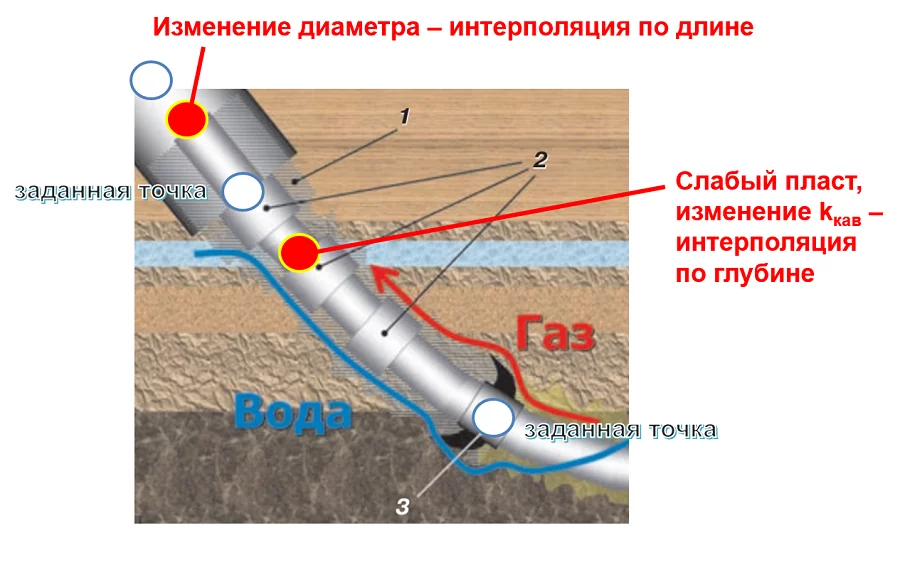

• интерполяция профиля скважины, построенного методом кольцевых дуг минимальной кривизны, по заданной длине ствола и по заданной вертикальной глубине (рис. 1);
• итерационный расчет допустимых скорости и ускорения талевого блока при выполнении спускоподъёмных операций (CПO) в скважине с анализом совместимости давлений по всему открытому стволу.

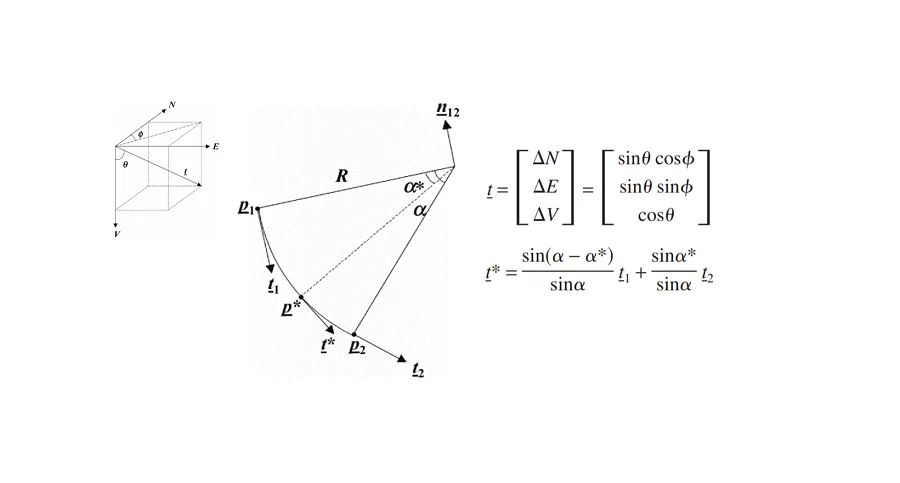

Для алгоритмов расчета профиля скважины выявлены и имплементированы ограничительные требования к исходным данным, такие как обязательное задание экстремальных точек профиля (с зенитным углом 90°) и точек поворота профиля по азимуту (точек с азимутальными углами, кратными 90°), иначе вычислительный алгоритм не смог бы самостоятельно определить сектор расположения дуги. См. рис. 2 — для вычисления α* и р* при интерполяции по длине необходимы функции арксинуса и арккосинуса. Интерполяция по вертикальной глубине предполагает решение системы уравнений, корни которой требуют проверки на адекватность. Предложен способ сокращения количества вычислительных операций при интерполяции профиля на заданную глубину по вертикали, заключающийся в предварительном расчете профиля методом кольцевых дуг минимальной кривизны с максимальной детализацией (интервал детализации короче элемента компоновки) и в последующем использовании линейных интерполяций.


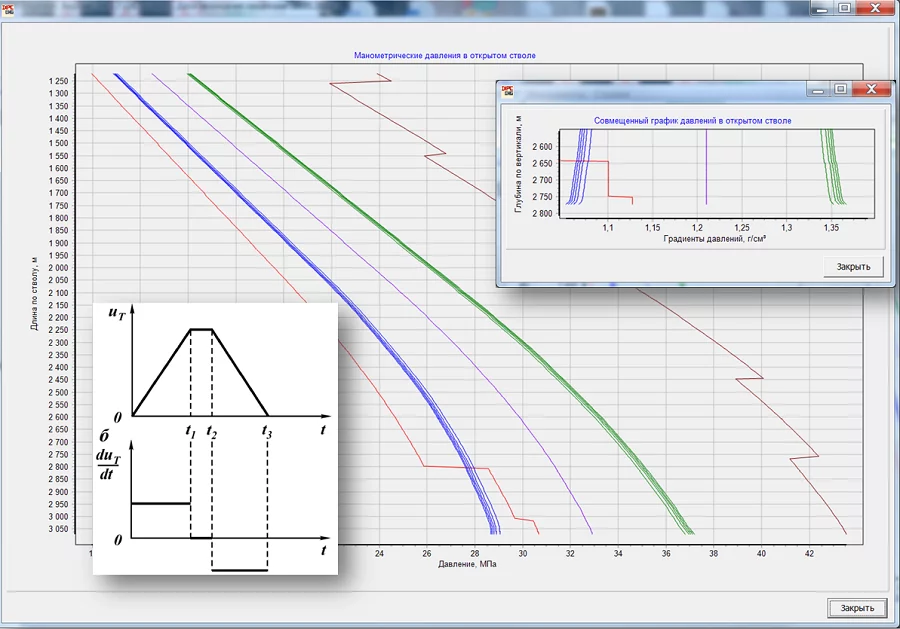

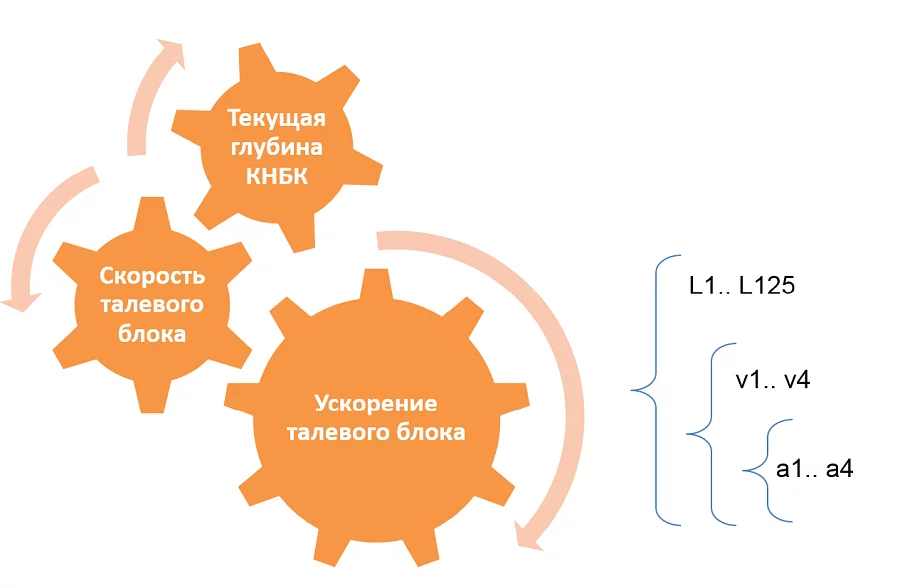

При прогнозе инерционных давлений в ходе спускоподъемных операций в наиболее распространенных гидравлических программах принято считать давления от CПO только одной свечи при наиболее глубоком положении КНБК (рис. 3) при фиксированном ускорении и разных скоростях талевого блока. Совмещенный график давлений при этом именуют «веником», так как кривые давлений для разных скоростей расходятся в нижней части диаграммы (вставка справа на рис. 3). С учетом динамики талевого блока в ходе CПO, как показано на вставке слева рис. 3, подробный анализ должен был бы включать изменения ускорения и скорости талевого блока, да и самое глубокое положение КНБК не всегда создает худшую ситуацию, особенно в сильно искривленных скважинах — то есть необходимо иметь результаты для любого положения КНБК. Схема расчета, учитывающая поэтапный спуск или подъем бурильной колонны, подбор скорости и ускорения талевого блока (рис. 4), была реализована в программе. Итерационный подбор скорости и ускорения талевого блока с анализом совместимости по давлениям вдоль всего необсаженного ствола для ряда скважин занимал довольно длительное время (например, для скважины длиной 3000 м, с использованием реологической модели Оствальда на процессоре Intel Core i5-2467M 1,6 ГГц с O3У 8 Гб — до 40-60 минут).


Для алгоритмов итерационного расчета скорости и ускорения талевого блока при CПO выявлены способы сокращения количества вычислений, заключающиеся в выполнении предварительных расчетов с граничными исходными данными (максимальными и минимальными скоростью и ускорением), а также в оптимизации численных схем расчета эпюр линейных скоростей бурового раствора в кольцевом пространстве для реологических моделей Оствальда, Шведова-Бингама и для приближенной расчетной схемы по модели Гершеля-Балкли. Использованные приемы позволили оптимизировать время счета до минут.

Совершенствование ПО проводится не только в части оптимизации программного кода и математических алгоритмов. С учетом возрастающего интереса пользователей к интеграции инженерных программных приложений с обширными производственными базами данных (БД), был спроектирован модуль импорта/экспорта данных из внешней базы заказчика (рис. 5).


Проведение гидравлических расчетов по исходным данным из внешних БД возможно только при полной информационной достаточности. Если технологическая база формируется только на основании перечня данных из ГОСТ Р 58141-2018 [9], этого недостаточно. Для проведения расчетов, например, с учетом температуры, потребуются дополнительные сведения, которые придется вводить вручную. Основные положения процедуры импорта/экспорта данных следующие.

Программа DiPC Engineer реализует сложные математические алгоритмы, занимающие определенное время работы процессора, поэтому мгновенная обработка информации в так называемом режиме «on-line» невозможна.

Последовательность взаимодействия может быть реализована следующим порядком:

1. на предварительном этапе заказчик определяет реологическую модель и тип расчета (какие параметры необходимо получить);
2. проводится анализ внешней базы заказчика на полноту, структуру и типы данных;
3. при наличии всей необходимой информации проводится разработка и утверждение таблицы соответствия и структурной схемы выгрузки-загрузки данных;
4. администратор БД заказчика готовит модуль выгрузки-загрузки;
5. проводится отладка интеграции.

Импорт данных из внешней базы может быть реализован по следующей схеме рис. 5. На основании таблицы соответствия модуль программы импорта DiPC Engineer получает подготовленный файл с оперативными данными из внешней базы заказчика. Проводится проверка полноты данных и перезапись в базу данных DiPC. По заказанному типу расчета запускается процесс анализа данных и вычислений. Данные анализируются на физические пределы, пределы математических моделей (допустимые значения, ограничения). При успешной проверке производится расчет и формирование файла отчета (для загрузки во внешнюю базу заказчика).
При полной информационной достаточности данных во внешней базе и положительной программной проверке исходных данных в DiPC, возможен автоматический расчет по заранее заданному типу (технологическая операция, параметры) и реологической модели.
