ТехноЧаянда: хроматограф

Для непрерывного автоматического измерения молярной доли компонентов горючего природного газа на Чаяндинском нефтегазоконденсатном месторождении ООО «Газпром добыча Ноябрьск» используются хроматографические комплексы «МикроСАМ». С их помощью производится расчет значений физико-химических показателей проб газа.

ТехноЧаянда: хроматограф

Источник: ООО «Газпром добыча Ноябрьск»

Ноябрьск, 21 окт - ИА Neftegaz.RU. Добываемый на Чаяндинском месторождении газ имеет сложный компонентный состав, в том числе содержит значительные объемы гелия. Поэтому очень важна точность в определении молярной доли, или другими словами — концентрации, отношения количества конкретного вещества к общему количеству всех веществ, содержащихся в добываемой смеси газов.


Принцип действия такого хроматографа основан на определении компонентов смесей с помощью специальных детекторов. Данные комплексы позволяют увидеть развёрнутый (полный) компонентный состав анализируемого газа.

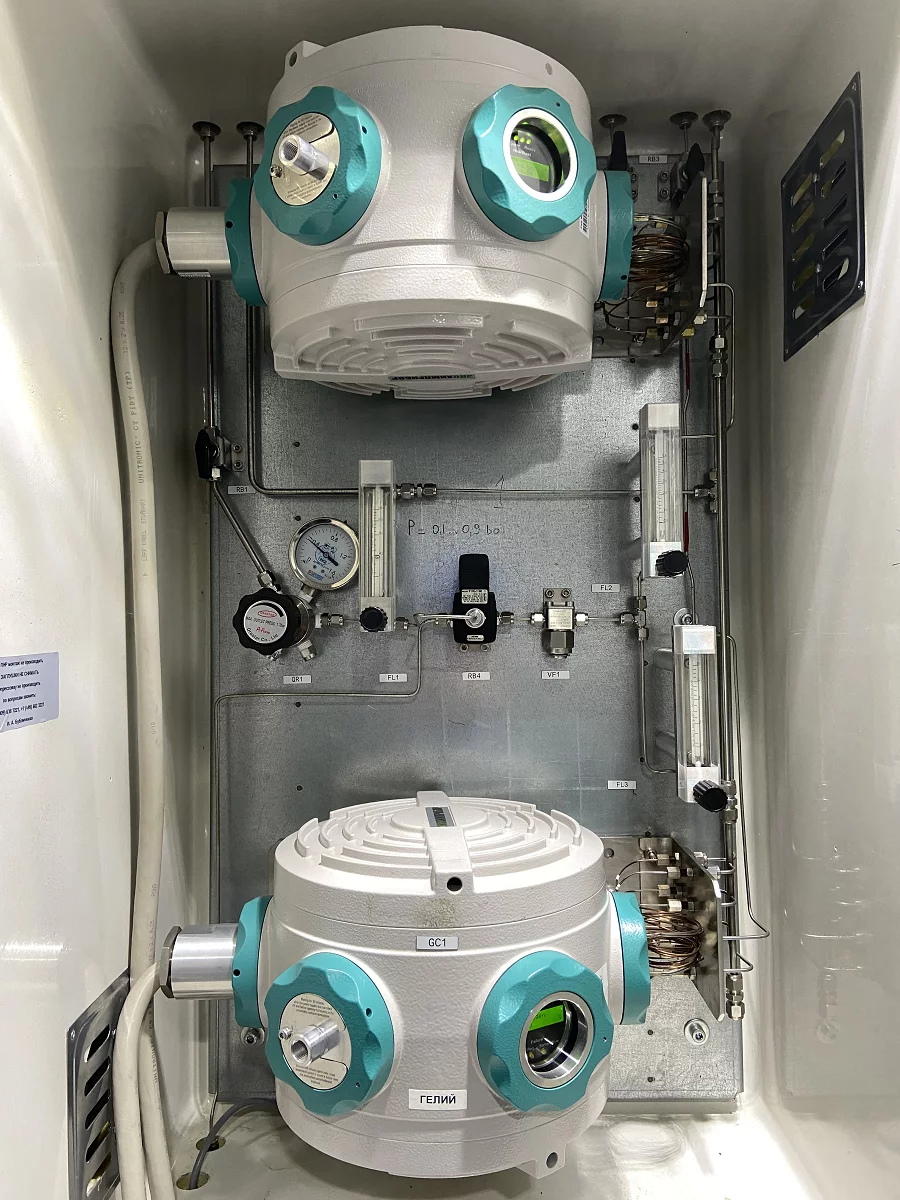

Стационарная автоматизированная измерительная система смонтирована во взрывозащищенном полевом корпусе. Всего на месторождении установлено два таких комплекса на узлах коммерческого учета газа. Через один из них добываемое на месторождении голубое топливо поступает потребителям в Китай. Второй используется для внутреннего контроля состава добываемых углеводородов.


Системы контроля газа в автоматическом режиме позволяют выявлять более 10 показателей состава продукта. Например, контролируют процентное содержание азота и метана. Для товарного газа чем меньше инертного азота, тем лучше. А вот для метана — наоборот, чем выше процентный показатель его концентрации, тем выше качество. Это основной критерий товарности газа. Помимо всего перечисленного, при помощи хроматографов можно определить удельную теплоту сгорания. Это также является показателем качества сырья. Чем больше горючего метана — тем больше тепла выделяется при его сгорании, тем газ имеет более высокий коэффициент полезного действия при использовании.


За время эксплуатации на ЧНГКМ хроматографические комплексы зарекомендовали себя с наилучшей стороны. Они отличаются точностью измерения, быстротой проведения анализа и надёжностью. Обновление значений по составу газа происходит каждые 240 секунд. Сам хроматограф занимает минимум места при монтаже: его диаметр — 36 см, а высота — 22 см.

Также эти приборы имеют низкое энергопотребление, что немаловажно в условиях удаленности производственного объекта и политики сбережения ресурсов. Специалисты отмечают низкое потребление газа-носителя для проведения анализа — расход пробы всего 300 мл, что говорит об еще одной стороне экономичности прибора.

На объектах ООО «Газпром добыча Ноябрьск» ведется постоянная работа над совершенствованием технологических процессов. Компанией используются самые передовые технологии для обеспечения надежности и эффективности производства. Современное оборудование и лучшие технические достижения позволяют эффективно контролировать качество подготавливаемого к транспортировке сырья.

Автор: ООО «Газпром добыча Ноябрьск»
