Высокотемпературные шаровые краны

В нефтегазовой промышленности, энергетике и химии есть технологические процессы и операции при которых температура рабочей среды поднимается выше +100°С. Такие среды считаются высокотемпературными и оборудование, работающие на них должно обладать повышенным запасом прочности и надежности

Высокотемпературные шаровые краны

Источник: ПТПА

Как материалы изменяют свои свойства под действием высокой температуры.

При температуре +100°С и выше эксплуатационные характеристики материалов (в первую очередь уплотнений из полимеров) снижаются и требуется применение других более термостойких материалов.

1. У каждого материала есть свой верхний температурный предел.

В таблице представлена максимальная рабочая температура эксплуатации наиболее часто применяемых в арматуростроении материалов:

КШ на высокую Т-1.jpg


2. Температура по-разному влияет на разные материалы.


В ГОСТ356-80 и НТД на материал представлена зависимость «давление-температура», которая показывает, что с ростом температуры величина рабочего давления должна снижаться, чтобы сохранить прочность арматуры и ее герметичность относительно внешней среды.

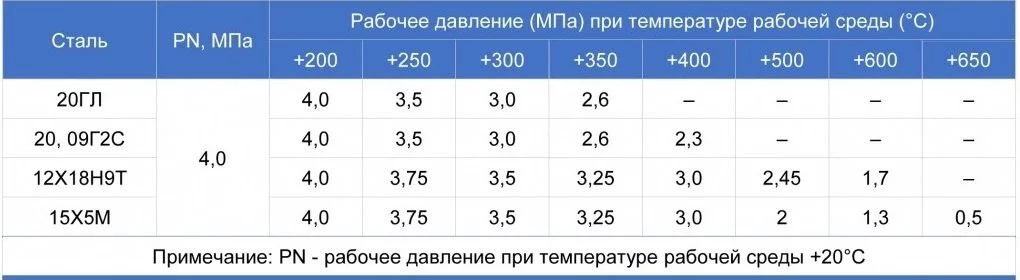

Зависимость «давление-температура» для сталей


Диаграмма «давление-температура» для фторопласта
(зависит от конструкции уплотнений и создаваемых на них при эксплуатации удельных давлений)


3. Высокая температура влияет на изменение геометрии деталей.


Расширение деталей при нагревании может привести к заклиниванию подвижных частей изделия, поэтому необходимо учитывать коэффициент линейного теплового расширения материала.

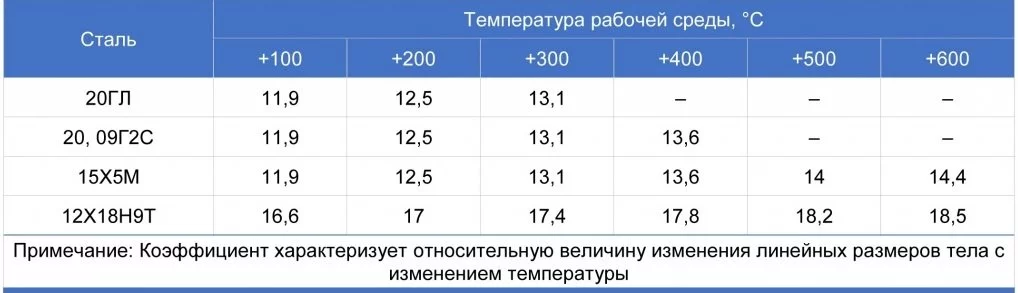

Коэффициент линейного теплового расширения сталей (α, 10-6/°С-1)


Таким образом влияние высокой температуры на изменение свойств материалов должно в обязательном порядке учитываться при проектировании трубопроводной арматуры и для обеспечения ее прочности и работоспособности.

Требования к проектированию арматуры на высокотемпературные среды:

  • выбор материалов, соответствующих температуре рабочей среды;
  • выполнение прочностного расчета по определению необходимой геометрии деталей;
  • расчет температурного воздействия, определяющий характер распространения температуры между деталями в изделии, чтобы исключить риск их заклинивания из-за температурного расширения;
  • изготовление и испытание в условиях, максимально приближенных к реальным, опытного образца продукции.

Высокотемпературные шаровые краны – производитель ПТПА.

Шаровые краны ПТПА могут применяться на средах с температурой до +550°С. В конструкции кранов учтены следующие особенности, свойственные изделиям, эксплуатируемым на средах с высокой температурой:

  • материал для деталей кранов подбирается одного структурного класса с одинаковыми коэффициентами линейного теплового расширения;
  • металлические уплотнительные поверхности пробки и седел шлифуются и беззазорно притираются друг к другу, что исключает попадание между ними частиц рабочей среды, обеспечивает очистку сферической поверхности пробки от отложений и гарантирует не только герметичность затвора по классу «А» (без протечек), но и наработку требуемого Заказчиком ресурса;
  • та как в процессе эксплуатации во внутренних подвижных соединениях смазка практически отсутствует, то их подвижность обеспечивается прецизионной обработкой деталей на современном оборудовании и применением самосмазывающихся подшипников;
  • в качестве материала уплотнений (прокладки, кольца сальника), обеспечивающих герметичность относительно внешней среды, в кранах применяется терморасширенный графит;
  • для удобства обслуживания сальникового уплотнения и предотвращения перегрева (через корпус арматуры) приводного устройства краны изготавливаются с увеличенной стойкой, дающей также возможность установки на трубопровод и изделие защитной теплоизоляции;
  • сальниковый узел кранов на взрывопожароопасные среды (например, кислород) дополнительно оснащается комплектом тарельчатых пружин для обеспечения постоянного динамического поджатия уплотнительных колец, гарантирующего 100% герметичность по шпинделю в процессе всего срока эксплуатации изделия.
Особое внимание уделяется выбору типа уплотнения крана:
  • для рабочих сред с температурой до +200°С краны могут быть изготовлены с уплотнением затвора из мягких уплотнений (фторкаучука, термопласта или фторопласта) и иметь пробку с никелефосфорным покрытием,
  • для сред с температурой выше +200°С краны изготавливаются с металлическим уплотнением затвора, в котором уплотнительные поверхности пробки и седел имеют твердое износостойкое покрытие из карбида вольфрама, хрома или кремния, наносимое газопламенным методом.

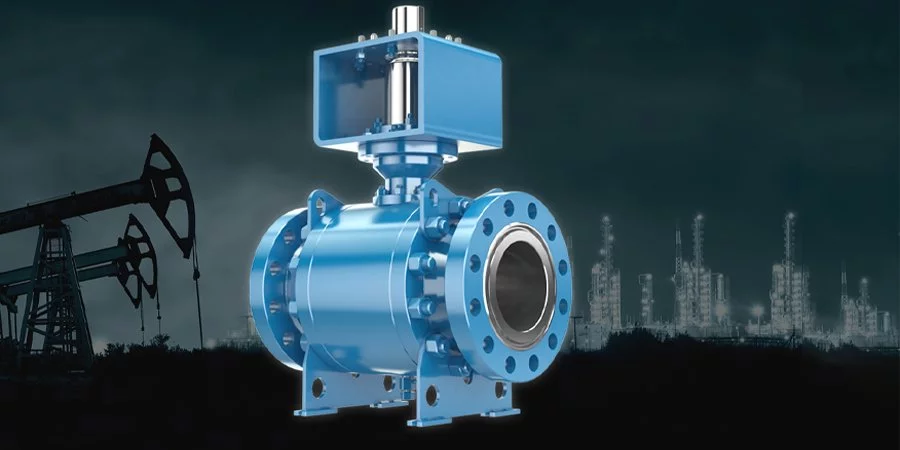

Без имени-1.jpg

Прочность кранов производства ПТПА при экстремальных условиях эксплуатации и наличие в них необходимых тепловых зазоров проверены с помощью современных верифицированных программных средств, а работоспособность и надежность подтверждена как испытаниями опытных образцов в специализированных испытательных центрах, так и подопытной эксплуатацией непосредственно на объектах Заказчика.

Дополнительной особенностью кранов ПТПА для сред с высокой температурой является обеспечение их конструкцией требований по огнестойкости, т.е. после внешнего огневого воздействия температурой до +1000°С в течение 30 минут они сохраняют работоспособность и герметичность в затворе и по отношению к внешней среде. Данное свойство кранов подтверждено сертификатом на соответствие требованиям международного стандарта API 6FA, выданным по результатам испытаний на огнестойкость, и позволяет применять их в системах пожаротушения, отвечающих за ликвидацию аварийных ситуаций на промышленных объектах.

Комплектация высокотемпературных кранов

Из-за экстремальных условий эксплуатации шаровые краны ПТПА на среды с высокой температурой комплектуются приводным устройством, имеющим двойной запас по крутящему моменту для управления.
Также вместе с изделием может быть поставлен термочехол, предотвращающий возможность ожога о нагретую поверхность крана и обеспечивающий безопасность обслуживающего персонала при эксплуатации изделия.

Подробную информацию о характеристиках изделий вы можете найти в нашей презентации на сайте.

Номенклатурная линейка кранов ПТПА

В 2021 году была расширена номенклатурная линейка шаровых кранов ПТПА для высокой температуры. В рамках заказа для проекта Арктик СПГ 2 компании Новатэк были изготовлены крупногабаритные изделия диаметром до 1000 мм.

В настоящее время ПТПА предлагает заказчикам высокотемпературные краны диаметром от 50 до 1200 мм и давлением от 1,6 до 10,0 МПа. Краны могут применяться на жидких и газообразных неагрессивных рабочих средах, включая вязкие, такие как гудрон, мазут, тяжелые фракции углеводородов, а также среды с содержанием механических примесей размером более 1 мм.



Автор: Е. Данильчук
