Выполнение новых требований СП 484 (с изм.№1) по защите кольцевых линий связи и питания с использованием изоляторов короткого замыкания АО «Эридан»

Москва, 11 сен - ИА Neftegaz.RU. С 1 сентября 2025 г. вступили в силу изменения №1 к СП 484.1311500.2020, которые, в том числе, направлены на повышение надежности адресных систем пожарной сигнализации (СПС) и управления автоматикой, а также уточнение некоторых положений, вызывающих противоречия и неоднозначные трактования требований.

При проектировании адресных СПС наиболее выигрышной, зачастую, является кольцевая топология построения линий связи, поскольку позволяет значительно снизить совокупные затраты на кабельные трассы. Однако при этом необходимо выполнять ряд дополнительных мер по повышению устойчивости системы к неисправностям.

В первом издании СП 484.1311500.2020 появились требования о том, что в результате единичной неисправности линии связи систем пожарной автоматики (СПА) недопустимы:

• одновременный отказ автоматического и ручного формирования сигнала управления не более чем для одной зоны защиты (пожаротушения, оповещения и т.п.) (п.5.4);
• нарушение работоспособности других ЗКПС (зон контроля пожарной сигнализации);
• одновременная потеря автоматических и ручных извещателей пожарных (п. 6.3.4).

При этом под линией связи понималась — проводная, радиоканальная, оптическая или иная линия, расположенная вне корпусов технических средств пожарной автоматики, обеспечивающая взаимодействие и обмен информацией между компонентами системы пожарной автоматики и другими системами, исполнительными устройствами и их электропитание, если применимо (п.3.20).

Однако данная формулировка не давала однозначного понимания о необходимости изоляции линии питания при 4-х проводной схеме подключения, которые широко применяются в адресных системах пожарной автоматики, работающих на открытых протоколах Modbus RTU по RS-485. Поэтому при делении кольцевой линии на ЗКПС СП 484 (первая редакция) не содержал прямого указания на необходимость защиты линии питания от короткого замыкания, при этом очевидно, что ее техническая неисправность имеет фактически такие же последствия, как и повреждение линий связи.

Для устранения данного противоречия в изменения к СП 484.1311500.2020 включен п. 6.3.5, в котором указано, что единичная неисправность в линии связи между техническими средствами СПС или линии электропитания технических средств СПС не должна приводить:

• к потере связи с извещателями пожарными более чем одной зоны контроля СПС;
• к потере связи более чем с 24 автоматическими ИП, более чем с 1 извещателем пожарным ручным;
• одновременной потере автоматических и ручных ИП.

В терминологию также внесены важные уточнения, а именно:

• из термина «линия связи» (п.3.20) исключено электропитание;
• дополнительно введен термин «линия электропитания» (п.3.34);
• фактически разделены термины «единичная неисправность линии связи» и «единичная неисправность линии электропитания» (п. 3.5).

Изоляция участков линий связи и питания позволяет существенно уменьшить время восстановления при повреждениях, так как последствия локализуются на одном участке и персонал информируется о зоне повреждения.

Для решения этой задачи АО «Эридан» разработаны изоляторы короткого замыкания:

• ИЗО-Ex-RS-П и ИЗО-Ex-RS-Т работают в составе кольцевой четырехпроводной адресной линии RS-485 с протоколом Modbus RTU;
• ИЗО-Ex-Д1-П и ИЗО-Ex-Д1-Т работают в составе кольцевой четырехпроводной адресной линии СПЗ «Диалог Pro» (приборы на базе программируемых логических контроллеров) и Vesta 01F (приборы на базе микроконтроллеров).

Данные устройства обеспечивают изоляцию и адресной линии связи, и линии электропитания при коротком замыкании. Это позволяет при возникновении единичной неисправности сохранить работоспособное состояние значительной части СПА, уменьшить время восстановления системы и повысить уровень пожарной безопасности объекта.

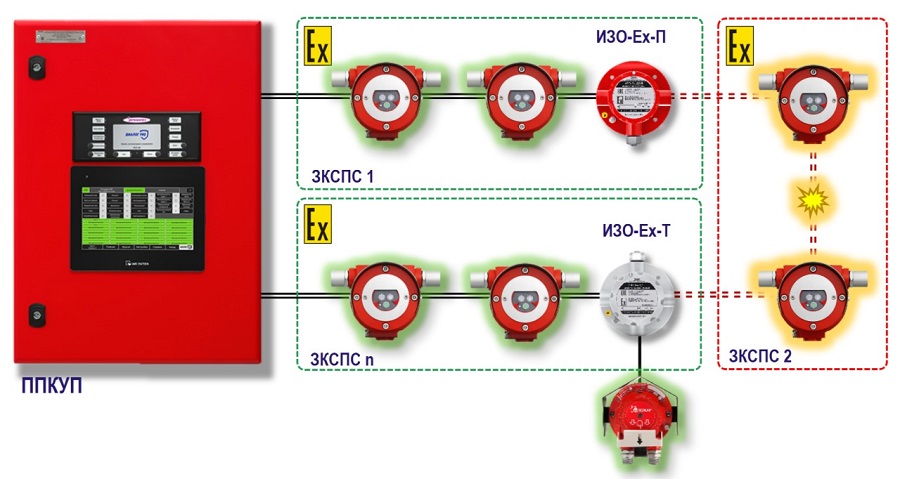

ИЗО-Ex-П – проходной изолятор короткого замыкания, позволяет разделить на зоны контроля кольцевую четырехпроводную адресную линию, изолируют короткозамкнутые участки линии интерфейса и электропитания с последующим автоматическим восстановлением после устранения короткого замыкания и повторяют принимаемый сигнал.

ИЗО-Ex-Т – тройниковый изолятор короткого замыкания дополнительно обеспечивает разветвление четырехпроводной линии.



Применение ИЗО-Ex-П или ИЗО-Ex-Т полностью соответствует указанным выше требованиям СП 484.1311500.2020 и обеспечивает надежную защиту промышленных и взрывоопасных объектов.

Изоляторы короткого замыкания можно заказать на сайте. Срок изготовления 10 дней, гарантия 5 лет, доставка по всей России и в страны ближнего зарубежья.


Для получения дополнительной информации обращайтесь в отдел продаж:
e-mail: market@eridan-zao.ru
тел.: 8 (800) 333-53-07

Автор: Е. Данильчук
