ЭНЕРГАЗ поставил на Новополоцкую ТЭЦ газоприемную станцию и систему газовой фильтрации для пиково-резервной электростанции

Оборудование газоподготовки обеспечит установленные проектные параметры топлива для турбин Siemens SGT-800

ЭНЕРГАЗ поставил на Новополоцкую ТЭЦ газоприемную станцию и систему газовой фильтрации для пиково-резервной электростанции

Источник: Пресс-служба Энергаз

Москва, 5 мар - ИА Neftegaz.RU. На Новополоцкой ТЭЦ создается газотурбинная электростанция (ГТЭС) мощностью 100 МВт на базе двух турбин Siemens SGT-800. Это один из четырех пиково-резервных энергоисточников (ПРЭИ), которые строятся сегодня для объединенной энергосистемы Республики Беларусь.

Находясь в режиме постоянной готовности к пуску, новый объект поддержит при необходимости баланс выработки-потребления электроэнергии. Оборудование ГТЭС отличает высокая маневренность – на его оперативный запуск и восполнение дефицита мощности в энергосистеме потребуется менее 15 минут.

По контракту с Siemens Energy российская компания ЭНЕРГАЗ поставила на Новополоцкий ПРЭИ оборудование газоподготовки и топливоснабжения – газоприемную станцию (ГПС) и концевую систему фильтрации (СФ). Это оборудование гарантирует проектные параметры топлива перед его подачей в турбины. ГПС и СФ поставлены в максимальной заводской готовности (после предварительных цеховых испытаний), что значительно сокращает продолжительность строительно-монтажных и предпусковых работ.

Газоприемная станция, изготовленная ЭНЕРГАЗом по специальному проекту, – это технологическая установка, основное назначение которой – измерение расхода и предварительная фильтрация газа. Производительность станции составляет 29 210 м3/ч – аналогично номинальному расходу топлива на ГТЭС.

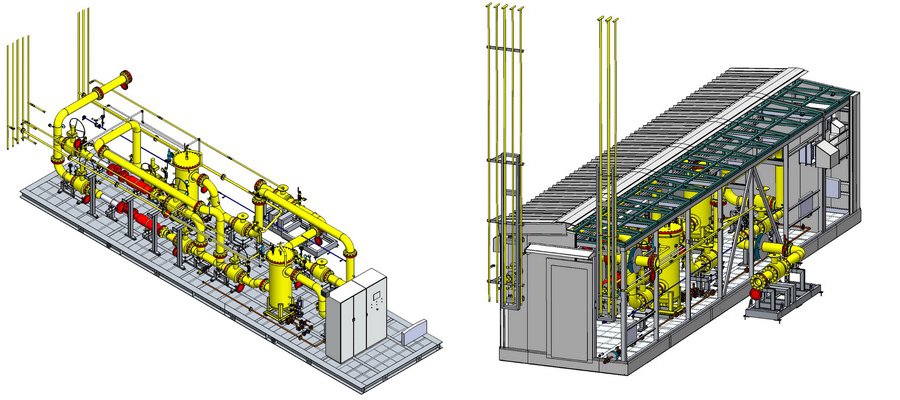

3D-модель газоприемной станции

ГПС оснащена собственной сепарационной системой с коалесцирующими фильтрами-скрубберами. Степень очистки газа – 99,9% для загрязнений размером более 10 мкм (микрон). Предусмотрена возможность быстрой замены фильтрующих элементов.

Для измерения объема топлива, поступающего в газотурбинные энергоблоки, ГПС оборудована двухлинейным блоком коммерческого учета газа с относительной погрешностью не более 1,5%. Данные от него передаются по коммуникационным каналам на верхний уровень АСУ ТП.

Технологическая установка дополнительно укомплектована узлом контроля качества топлива, расположенным на выходном трубопроводе и оснащенным различным измерительно-аналитическим оборудованием.

Газоприемная станция размещена в отдельном всепогодном модуле (блок-боксе) и снабжена необходимыми инженерными системами, включая системы жизнеобеспечения (отопление, вентиляция, освещение) и безопасности (пожарообнаружение, газодетекция, сигнализация, пожаротушение). ГПС полностью автоматизирована, управление будет осуществляться из диспетчерской энергообъекта.

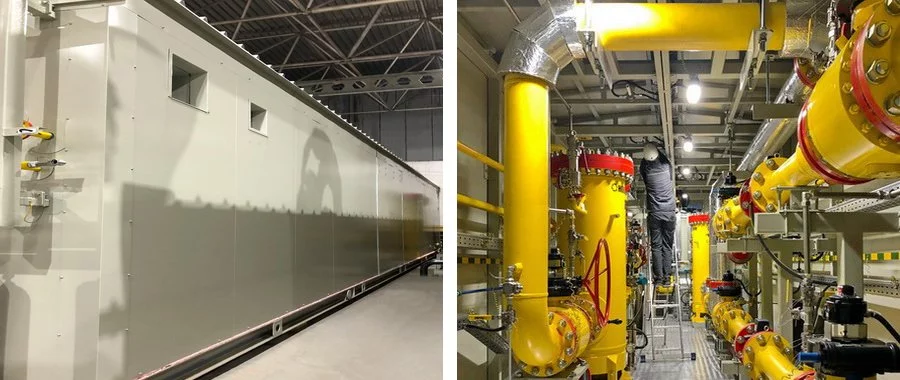

Газоприемная станция «ЭНЕРГАЗ» для ПРЭИ Новополоцкой ТЭЦ

Концевая система фильтрации «ЭНЕРГАЗ» предназначена для сверхтонкой очистки газового топлива на входе в блок отключающей арматуры турбин SGT-800. СФ состоит из четырех фильтров вертикального картриджного типа пропускной способностью по 14 890 нм3/ч каждый.

Эффективность фильтрации – 99,9% для частиц крупнее 0,01 мкм. В результате остаточное содержание примесей в очищенном газе не превышает 0,001 ppmw (мг/кг). Коалесцирующие фильтры оборудованы датчиками перепада давления, которые сигнализируют о загрязнении сменных элементов. Сигналы поступают непосредственно на верхний уровень АСУ ТП.

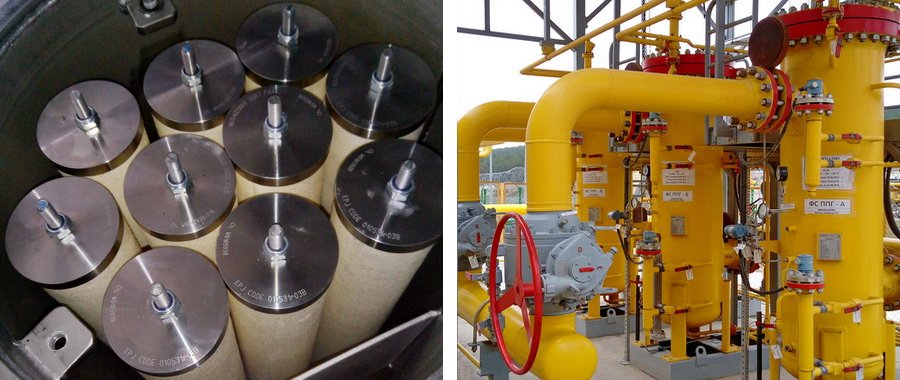

Фильтрующее оборудование для сверхтонкой очистки газового топлива

Ещё три белорусских ПРЭИ возводятся на площадках действующих теплоэлектростанций РУП «Минскэнерго», «Брестэнерго» и «Витебскэнерго». На Минской ТЭЦ-5 создается ГТЭС мощностью 300 МВт в составе 6 турбин SGT-800, на Березовской ГРЭС – ГТЭС-250 МВт (5 турбин), на Лукомльской ГРЭС – ГТЭС-150 МВт (3 турбины).

Новые мощности нацелены на повышение надежности и гибкости белорусской энергосистемы. Газотурбинные энергоблоки будут использоваться в качестве резерва как для существующей инфраструктуры, так и для будущих ветровых, солнечных и атомных электростанций. Ввод ПРЭИ поможет декарбонизации экономики и переходу на новую структуру энергетики Беларуси.

Предполагаемая наработка каждого пикового энергообъекта – примерно 700 часов в год и до 350 запусков из холодного состояния. В их составе также будут действовать газоприемные станции «ЭНЕРГАЗ». Технологические установки производительностью от 43 753 до 87 506 м3/ч установят на питающих трубопроводах для фильтрации, измерения расхода и подогрева поступающего топливного газа.

СПРАВКА:

Новополоцкая ТЭЦ является филиалом РУП «Витебскэнерго». Ее установленная мощность – 270 МВт. Годовая выработка электроэнергии составляет 0,8-0,9 млрд кВт·ч, а отпуск тепла – от 2,8 до 3 млн Гкал.

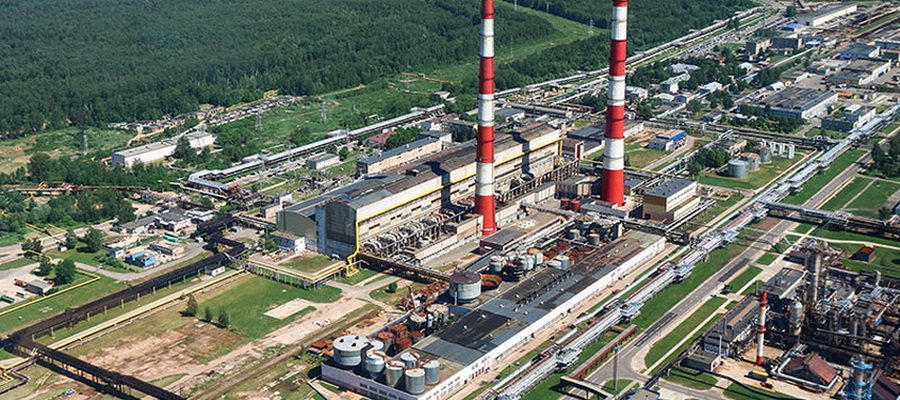

Новополоцкая ТЭЦ

Автор: Е. Данильчук

Источник : Neftegaz.RU
