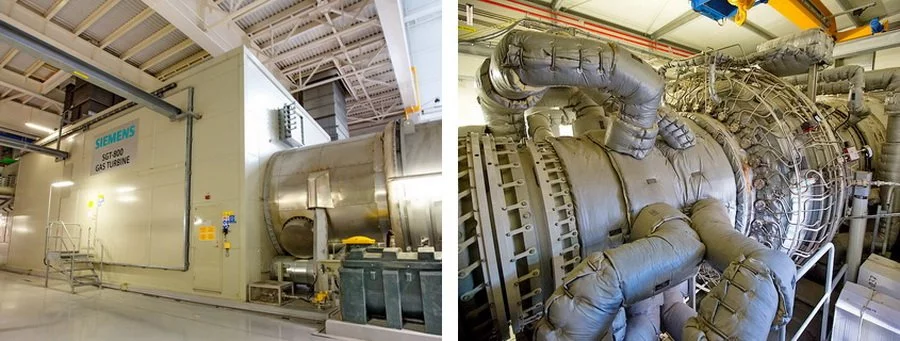

Основную генерацию даст индустриальная газовая турбина Siemens SGT-800 с генератором электрической мощностью 50 МВт. SGT-800 сочетает в себе надежную конструкцию с высоким КПД и низким уровнем выбросов. За счет большой энергии выхлопа эта турбина эффективно используется в комбинированных циклах.
Отработавшие горячие газы (продукты сгорания топлива) из турбины поступают в котел-утилизатор производства АО «Подольский машиностроительный завод», назначение которого – выработка пара с давлением 3,0 МПа и температурой 420°С в объеме 70 тонн в час. Полученный перегретый водяной пар среднего давления направляется на существующие паровые турбины Актобе ТЭЦ для вторичной генерации электроэнергии.
Таким образом, применение парогазовой технологии гарантирует комбинированную выработку энергии и максимальную топливную эффективность, а также повышает экологичность и экономичность электростанции. Проектная мощность ГТУ – 57 МВт.
Топливоснабжение нового энергоблока будет осуществлять система комплексной газоподготовки «ЭНЕРГАЗ», которая обеспечит качество газа в соответствии с установленными параметрами по чистоте, температуре, давлению и расходу. Основные элементы этой системы – блочный пункт подготовки газа (БППГ) и дожимная компрессорная станция (ДКС).

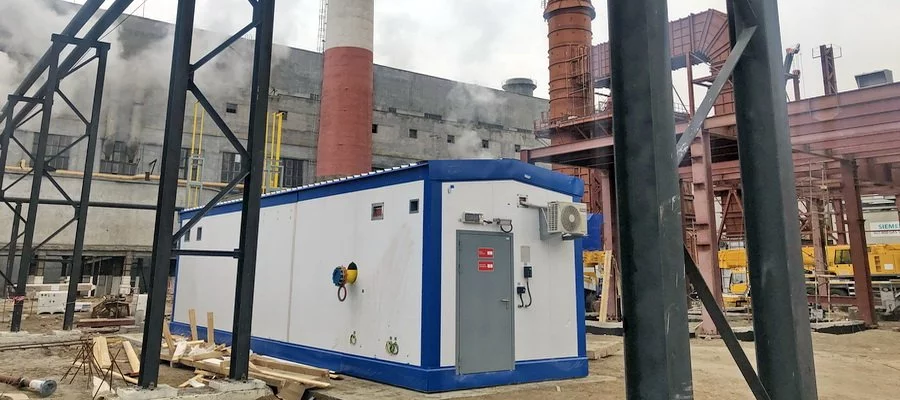

В настоящее время БППГ монтируется на эксплуатационной площадке. Выполнены установка, выверка и закрепление оборудования на фундаменте. Запланированы крупноузловая сборка внутри отсеков, трубопроводная обвязка, подключение электропитания, заглубление резервуара для сбора и хранения газового конденсата.

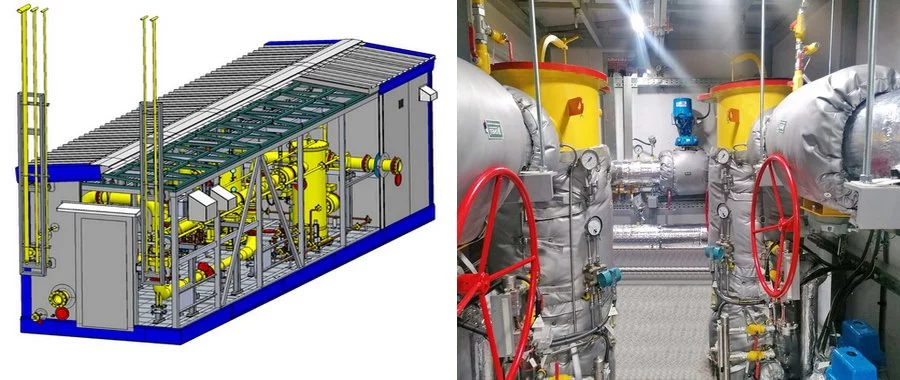

БППГ, изготовленный ЭНЕРГАЗом по специальному проекту, предназначен для учета, фильтрации и редуцирования газа. Пропускная способность пункта составляет 15 433 м3/ч – аналогично номинальному расходу топлива на ГТУ.
Технологическая установка оснащена сепарационной системой с двухступенчатыми коалесцирующими фильтрами, улавливание конденсата и механических примесей происходит здесь в автоматическом режиме. Эффективность фильтрации газа – 99,9% для частиц крупнее 3 мкм. Узел сбора и хранения продуктов очистки укомплектован подземным дренажным резервуаром (накопительным баком) объемом 1 м3, устройством контроля уровня жидкости и оборудованием для перемещения конденсата и шлама в передвижную емкость.
Если давление в питающем трубопроводе выше проектных параметров, то газ проходит через модуль редуцирования. Данный элемент БППГ гарантирует снижение и устойчивое поддержание давления на требуемом уровне, а также исключает его перепад на входе в компрессорные установки ДКС.
Для измерения объема топлива, поступающего в энергоблок, на БППГ установлен двухлинейный блок технологического учета газа с относительной погрешностью не более 2%. Данные от него передаются по коммуникационным каналам на верхний уровень АСУ ТП.
Пункт подготовки газа дополнительно укомплектован выходным узлом контроля качества топлива с измерительно-аналитическим оборудованием. БППГ размещён в отдельном всепогодном блок-боксе с интеграцией элементов на единой раме, оснащен системами рабочего и аварийного освещения, обогрева и вентиляции помещения, системами безопасности.
После предварительной подготовки поток газа направляется в ДКС «ЭНЕРГАЗ», которая состоит из двух модульных компрессорных установок (1 в работе, 1 в горячем резерве), предназначенных для компримирования и подачи топлива в турбину ГТУ под давлением 3,1 МПа.
Комплексный ввод системы газоподготовки и топливоснабжения для новой ГТУ Актобе ТЭЦ (шефмонтаж, пусконаладку, индивидуальные и интегрированные испытания), а также обучение оперативного персонала проведут специалисты компании «СервисЭНЕРГАЗ» (Группа ЭНЕРГАЗ).
СПРАВКА:
Актюбинская теплоэлектроцентраль – это единственный источник централизованного теплоснабжения Актобе, крупнейшего города Западного Казахстана. В 2020 году Актобе ТЭЦ выработала 927,9 млн кВт/ч электроэнергии, что составляет более 12% потребления области. Электрическая и тепловая мощность – 118 МВт и 878 Гкал/ч соответственно.
На данный момент здесь установлено шесть паровых турбин и девять котлоагрегатов. Необходимость реконструкции и модернизации станции, построенной еще в 40-х годах прошлого века, обусловлена полной выработкой ресурса части основного и вспомогательного оборудования.
Автор: Е. Данильчук
