Компрессорная станция попутного газа на Варандейском месторождении – 10 лет надежной эксплуатации в условиях Крайнего Севера

Станция состоит из трех газодожимных установок низкого давления и задействована в процессе транспортировки низконапорного ПНГ.

Компрессорная станция попутного газа на Варандейском месторождении – 10 лет надежной эксплуатации в условиях Крайнего Севера

Источник: Пресс служба Энергаз

Москва, 5 авг - ИА Neftegaz.RU. Компрессорная станция (КС) действует на площадке установки подготовки нефти (УПН) Варандейского месторождения с 2012 года. Режим работы КС в составе объекта нефтегазодобывающего комплекса – непрерывный, с плановыми остановами на техническое обслуживание. Станцию поставила и ввела в эксплуатацию компания ЭНЕРГАЗ.

Это технологическое оборудование предназначено для транспортировки попутного газа, поступающего с последней ступени сепарации нефти УПН. КС осуществляет доочистку и компримирование низконапорного ПНГ и обеспечивает его закачку в транспортный трубопровод под давлением 0,5 МПа.

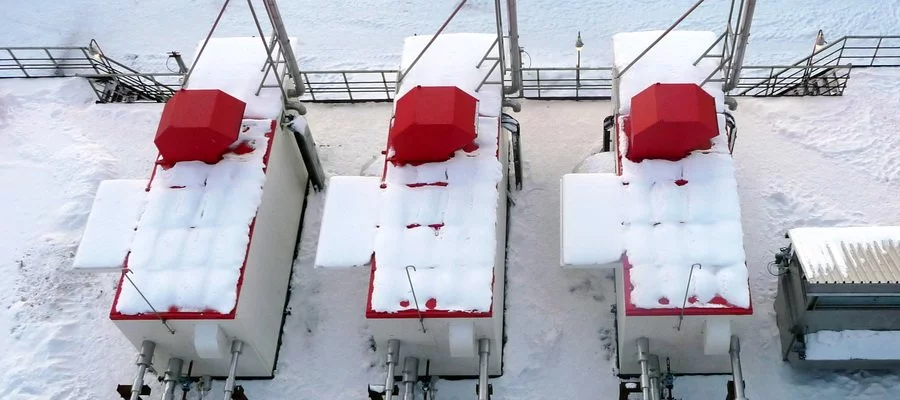

Станция состоит из трех дожимных компрессорных установок (КУ), выполненных на базе винтовых маслозаполненных компрессоров. Объемная производительность каждого агрегата составляет 450 м3/ч, расход газа контролируется специальной двухуровневой системой регулирования.

Заданные параметры перекачиваемого газа по чистоте гарантирует многоступенчатая система фильтрации КУ: защитный стрейнер, входной фильтр-скруббер 1-й ступени очистки, газо-масляный сепаратор 2-й ступени и коалесцирующий страховочный фильтр 3-й ступени.

Линии нагнетания установок оборудованы теплообменными аппаратами (со встроенным сепаратором и сборником конденсата), которые охлаждают компримированный попутный газ и удаляют образовавшуюся при этом влагу. В результате достигается обеспечивается расчетная температура рабочей среды, установленная проектными требованиями, понижается точка росы и исключается выпадение конденсата в ходе транспортировки ПНГ.

фото (2).jpg

Одна из особенностей проекта – практически нулевое давление газа на всасывании (0…0,01 МПа изб.), что было учтено на этапах проектирования и производства. В частности, агрегаты оснащены системой быстродействующих клапанов, которая позволяет своевременно отсекать входной трубопровод от основной магистрали и тем самым предотвращает так называемую «обратную тягу» (выброс масла из маслосистемы во входной фильтр-скруббер).

Проблемы, сопровождающие сжатие ПНГ высокой плотности, который поступает от УПН, решены через повышение в установках рабочих температур масла и газа, а также за счет применения более вязкого масла, имеющего повышенную устойчивость к насыщению тяжелыми углеводородами.

КУ низкого давления специально разработаны для эксплуатации в условиях Заполярья, с учетом удаленности и труднодоступности Варандейского месторождения. При изготовлении оборудования использованы специальные сплавы и антикоррозийные материалы, выполнено резервирование ряда элементов и узлов.

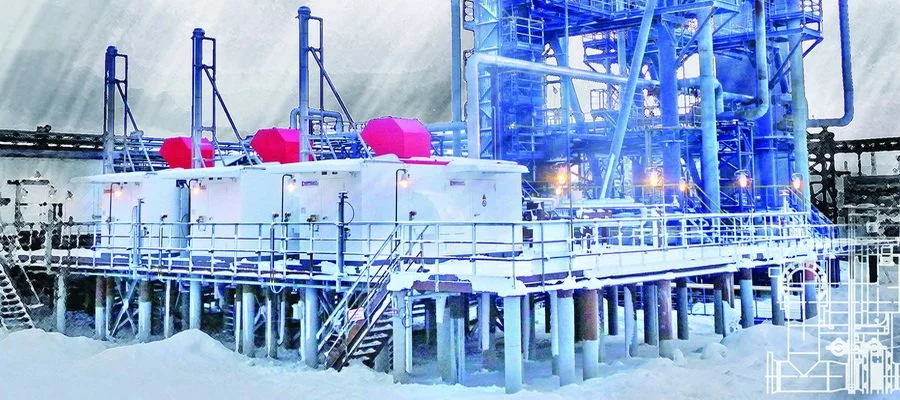

Модульные компрессорные установки размещены в компактных укрытиях блочно-контейнерного типа, полностью автоматизированы, оснащены системами жизнеобеспечения (отопление, вентиляция, освещение) и безопасности (пожарообнаружение и пожаротушение, газодетекция, сигнализация).

фото (3).jpg

СПРАВКА:

Варандейское нефтяное месторождение расположено в Ненецком автономном округе, севернее Полярного круга, в непосредственной близости от береговой линии Баренцева моря. Относится к Тимано-Печорской нефтегазоносной провинции, по величине запасов входит в категорию крупных. Первая скважина пробурена здесь в 1974 году, а в 1985-м в Архангельск был отправлен первый танкер с промышленной нефтью Варандея. Разработку месторождения ведет ООО «ЛУКОЙЛ-Коми».

Установка подготовки нефти «Варандей» предназначена для обезвоживания и обессоливания нефти, поступающей с Варандейского, Торавейского, Тобойского, Мядсейского, Перевозного и других месторождений с целью получения товарной нефти первой группы качества. Кроме того, здесь же производится переработка некондиционной нефти, возвращаемой с берегового резервуарного парка (БРП) и поступающей с концевых сооружений нефтепровода ЦПС «Южное Хыльчую» – БРП «Варандей».

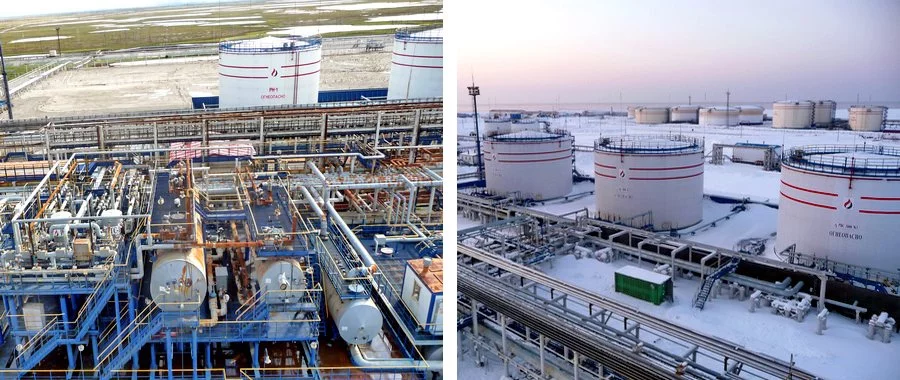

Варандей. Установка подготовки нефти и береговой резервуарный парк

Автор: Е. Данильчук

Источник : Neftegaz.RU
